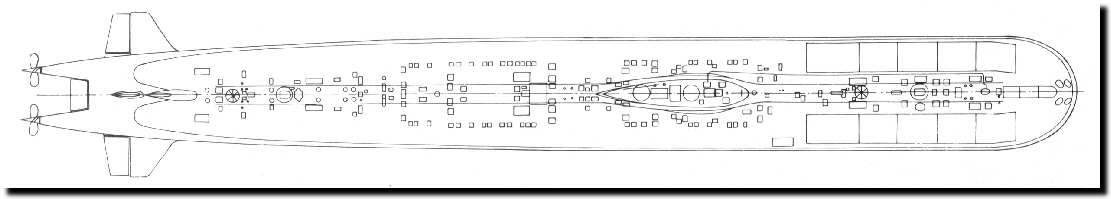

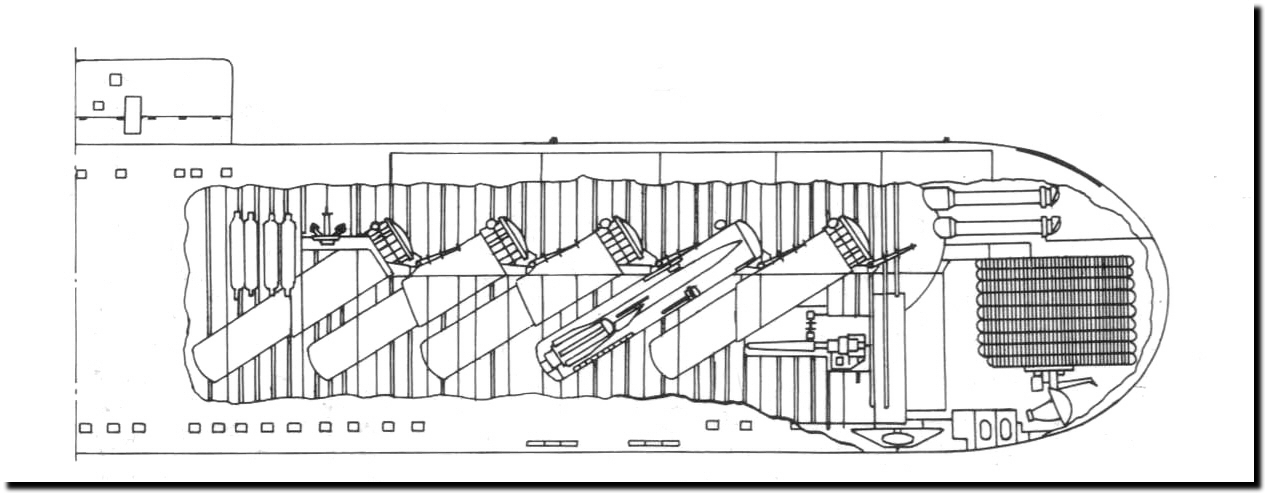

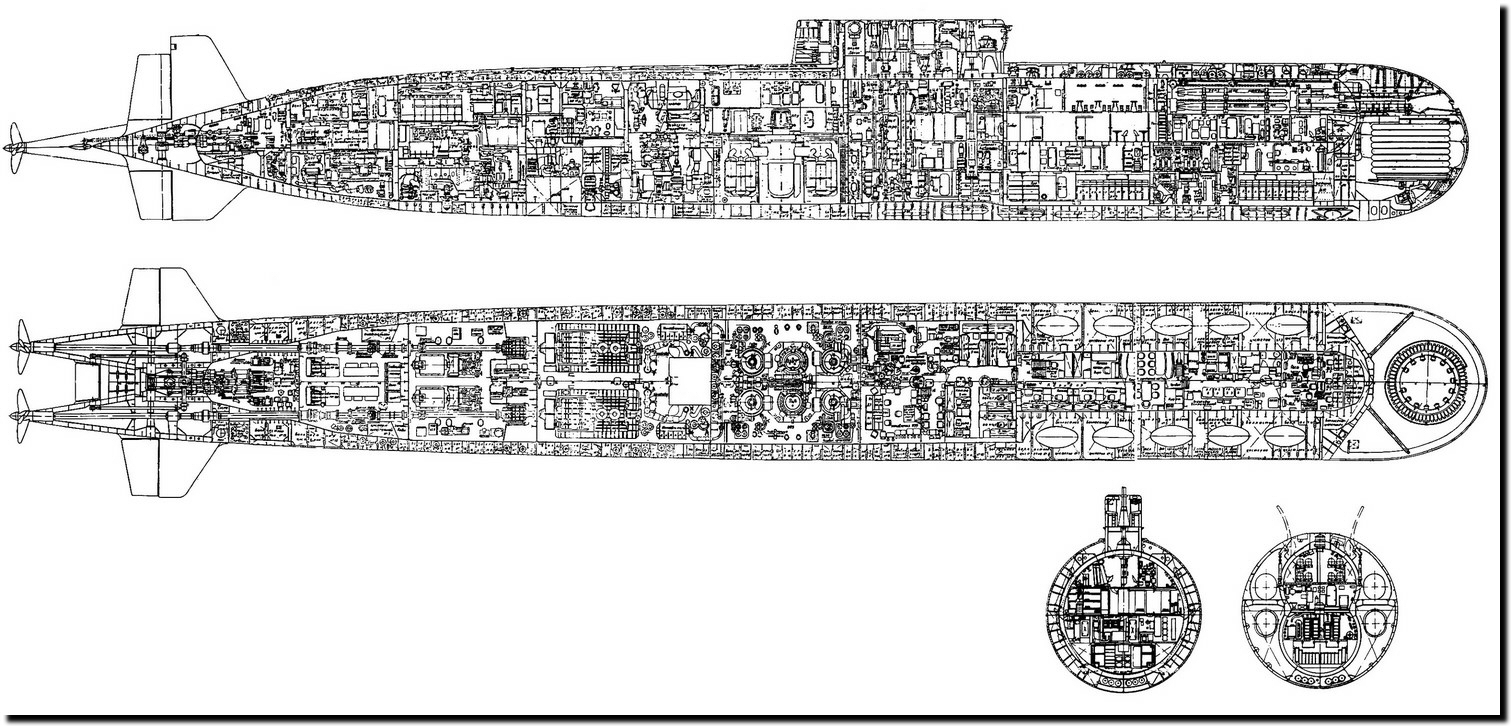

Toutes les illustrations sont tirées des documents cités en Bibliographie

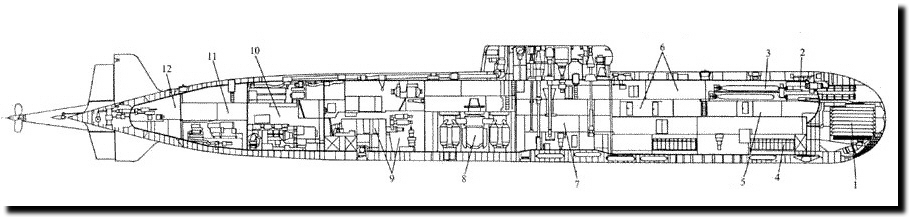

1. base avant du sonar 2. tubes lance-torpilles 3. torpilles de réserve 4. batterie avant 5. meubles du système Ametist 6. locaux vie
7. Central 8. réacteur 9. tranche turbines 10. tranche turbo-générateurs 11. tranche auxiliaires 12. tranche arrière

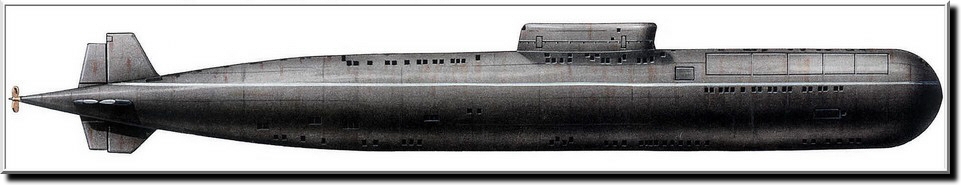

On note la modification de l'avant: la tape ronde supérieure vue au lancement a été remplacé par un panneau articulé en trois pièces
