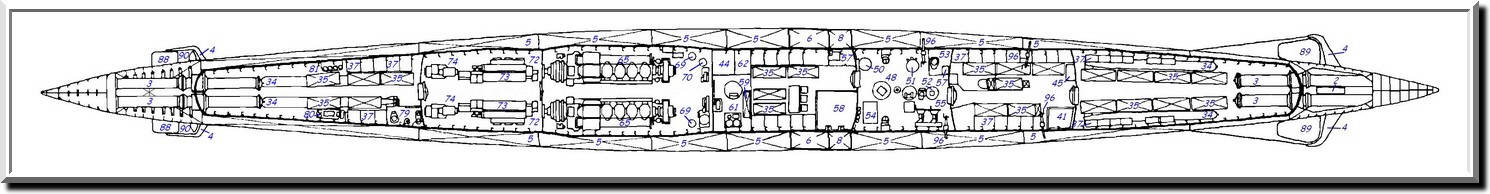

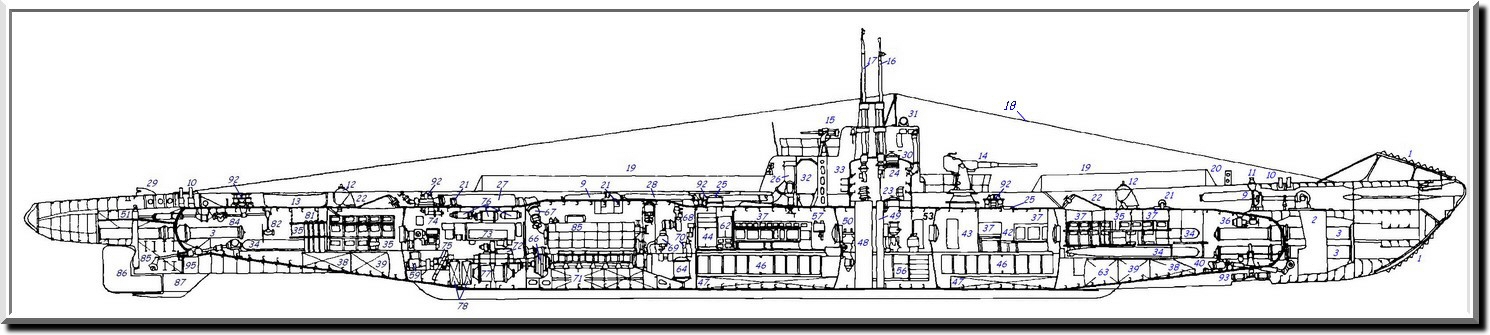

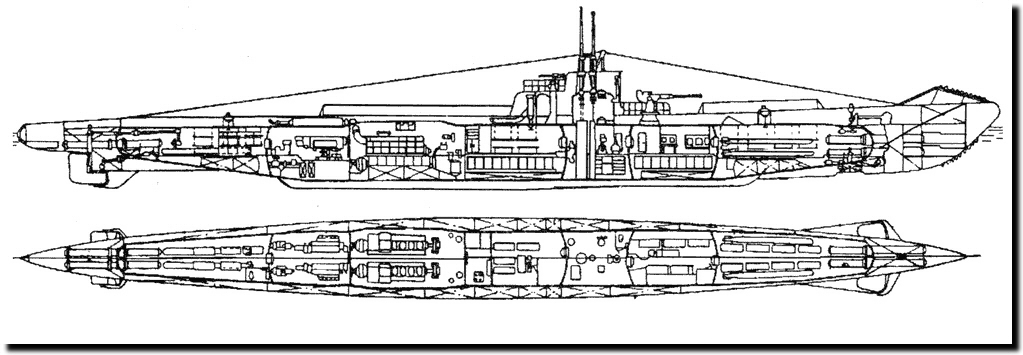

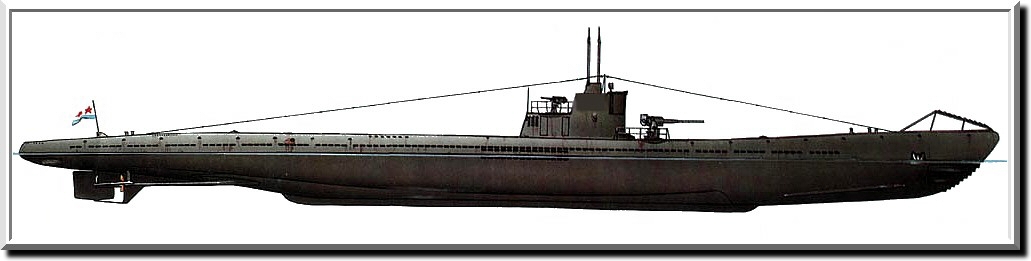

Cliquez sur les schémas ci-dessous pour les agrandir
1- Pare filets 2- Puits de l'ancre 3- Tubes lance-torpilles 4- Protection des barres de plongée 5- Caisses du ballast principal 6- Caisse de réglage n° 1
7- Caisse de réglage n° 2 8- Caisse d'immersion rapide 9- Bouteilles d'air HP 10- Bittes d'amarrage 11- Treuil 12- Bouée téléphonique de détresse 13- Embarcation
14- Canon de 100 mm 15- Canon de 45 mm 16- Périscope de veille 17- Périscope d'attaque 18- Antenne draille 19- Filières garde-main
20- Partie supérieure de l'ensemble hydro-acoustique 21- Crochets pour soulèvement (50 t max par crochet) 22- Panneau d'embarquement des torpilles
23- Panneau de kiosque inférieur 24- Panneau de kiosque supérieur 25- Panneau d'embarquement des torpilles (soudé)
26- Conduite d'air frais pour les moteurs Diesel 27- Échappements des moteurs Diesel 28- Ballon d'air HP pour le lancement des moteurs Diesel
29- Feu de poupe 30- Compas magnétique étanche 31- Projecteur d'éclairage amovible 32- Poulaines de surface 33- Baignoire 34- Torpilles de réserve
35- Hamacs 36- Moteur électrique du guindeau 37- Caissons à effets de l'équipage 38- Caisse d'assiette 39- Caisse de compensation torpille et maille vide
40- Mécanismes des barres de plongée avant 41- Poste de l'écouteur acoustique 42- Table 43- Chambre du commandant 44- Automate de la batterie
45- Armoire 46- Batteries d'accumulateurs 47- Caisse à gazole 48- Puits du périscope d'attaque 49- Puits du périscope de veille 50- Pompe d'assèchement principale
51- Pompe de cale à pistons 52- Gyrocompas 53- Poulaines de plongée 54- Table à cartes 55- Volants de manoeuvre des barres de plongée avant et arrière
56- Soute à munitions d'artillerie 57- Lavabo 58- PC radio 59- Caisse à eau douce 60- ? 61- Cuisine 62- Buffet 63- Caisse à eau distillée 64- Refroidisseur d'huile
65- Moteur Diesel M6 V49/48 66- Accouplement BAMAG 67- Échappements 68- Ventilateurs électriques 69- Pompe de gavage des moteurs Diesel
70- Pompe à huile de secours 71- Caisse à huile en service 72- Moteur électrique de propulsion 73- Carénage des moteurs électriques de propulsion
74- Compresseur d'air HP 75- Butée principale de type Mitchell 76- Onduleur 77- Assécheur d'air pour les moteurs électriques
78- Caisses de réserve pour l'eau douce et l'eau distillée 79- Salle de douches 80- Tour à fraiser 81- Bouteilles d'oxygène
82- Point d'appui des manoeuvres des barres de plongée et de la barre 83- Mécanismes des barres de plongée arrières 84- Mécanismes de la barre
85- Arbre des barres de plongée arrières 86- Safran de gouvernail 87- Talon du gouvernail 88- Barres de plongée arrières 89- Barres de plongée avant 90- Hélices
91- Quille d'échouage 92- Clapets de purge du ballast principal 93- Vanne Kingston des caisses du ballast principal
94- Bouilleur électrique (10 l/heure) 95- Caisse à eau douce 96- Manoeuvres des vannes Kingston du ballast principal
