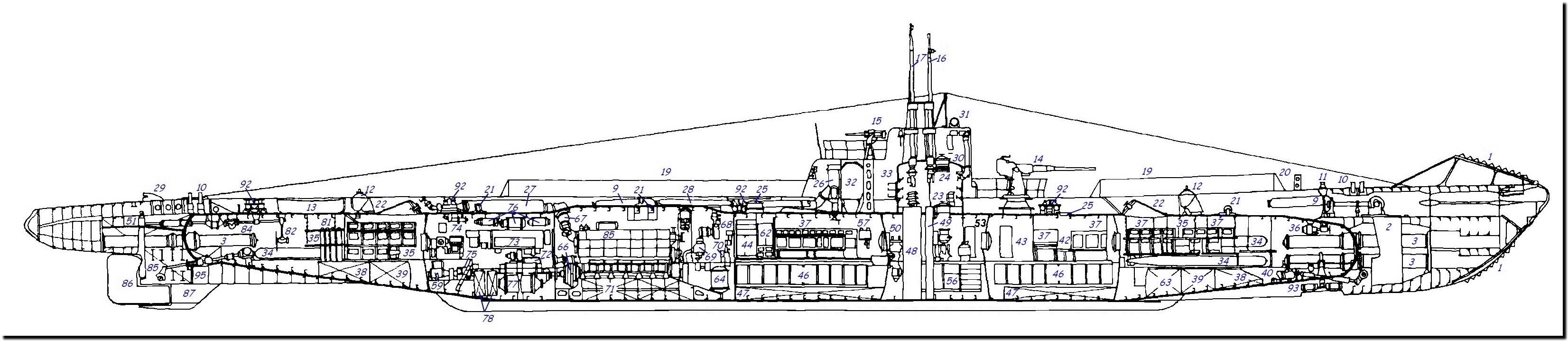

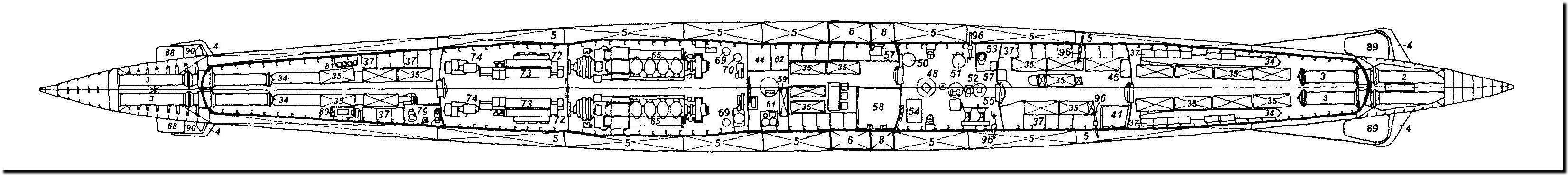

Légende

1- Pare filets 2- Puits de l'ancre 3- Tubes lance-torpilles 4- Protection des barres de plongée 5- Caisses du ballast principal   6-   Caisse de réglage n° 1

7- Caisse de réglage n° 2 8- Caisse d'immersion rapide 9- Bouteilles d'air HP 10- Bittes d'amarrage 11- Treuil 12- Bouée téléphonique de détresse 13- Embarcation

14- Canon de 100 mm 15- Canon de 45 mm 16- Périscope de veille 17- Périscope d'attaque 18-   Antenne draille 19- Filières garde-main

20- Partie supérieure de l'ensemble hydro-acoustique 21- Crochets pour soulèvement  (50 t max par crochet) 22- Panneau d'embarquement des torpilles

23- Panneau de kiosque inférieur 24- Panneau de kiosque supérieur 25- Panneau d'embarquement des torpilles (soudé)

26- Conduite d'air frais pour les moteurs Diesel 27- Échappements des moteurs Diesel 28- Ballon d'air HP pour le lancement des moteurs Diesel

29- Feu de poupe 30- Compas magnétique étanche 31- Projecteur d'éclairage amovible 32- Poulaines de surface 33- Baignoire 34- Torpilles de réserve

35- Hamacs 36- Moteur électrique du guindeau 37- Caissons  à effets de l'équipage 38-   Caisse d'assiette 39- Caisse de compensation torpille et maille vide

40- Mécanismes des barres de plongée avant 41- Poste de l'écouteur acoustique 42- Table 43- Chambre du commandant 44- Automate de la batterie

45- Armoire 46- Batteries d'accumulateurs 47- Caisse à gazole 48- Puits du périscope d'attaque 49- Puits du périscope de veille 50- Pompe d'assèchement principale

51- Pompe de cale à pistons 52- Gyrocompas 53-   Poulaines de plongée 54- Table à cartes 55- Volants de manoeuvre des barres de plongée avant et arrière

56- Soute à munitions d'artillerie 57- Lavabo 58- PC radio 59- Caisse à eau douce 60- ? 61- Cuisine 62- Buffet 63- Caisse à eau distillée 64- Refroidisseur d'huile

65- Moteur Diesel M6 V49/48 66- Accouplement BAMAG 67- Échappements 68- Ventilateurs électriques 69- Pompe de gavage des moteurs Diesel

70- Pompe à huile de secours 71- Caisse à huile en service 72- Moteur électrique de propulsion 73- Carénage des moteurs électriques de propulsion

74- Compresseur d'air HP 75- Butée principale de type Mitchell 76- Onduleur 77- Assécheur d'air pour les moteurs électriques

78- Caisses de réserve pour l'eau douce et l'eau distillée 79- Salle de douches 80- Tour à fraiser 81- Bouteilles d'oxygène

82- Point d'appui des manoeuvres des barres de plongée et de la barre 83- Mécanismes des barres de plongée arrières 84- Mécanismes de la barre

85- Arbre des barres de plongée arrières 86- Safran de gouvernail 87- Talon du gouvernail 88- Barres de plongée arrières 89- Barres de plongée avant 90- Hélices

91- Quille d'échouage 92- Clapets de purge du ballast principal 93- Vanne Kingston des caisses du ballast principal

94- Bouilleur électrique (10 l/heure) 95- Caisse à eau douce 96- Manoeuvres des vannes Kingston du ballast principal
