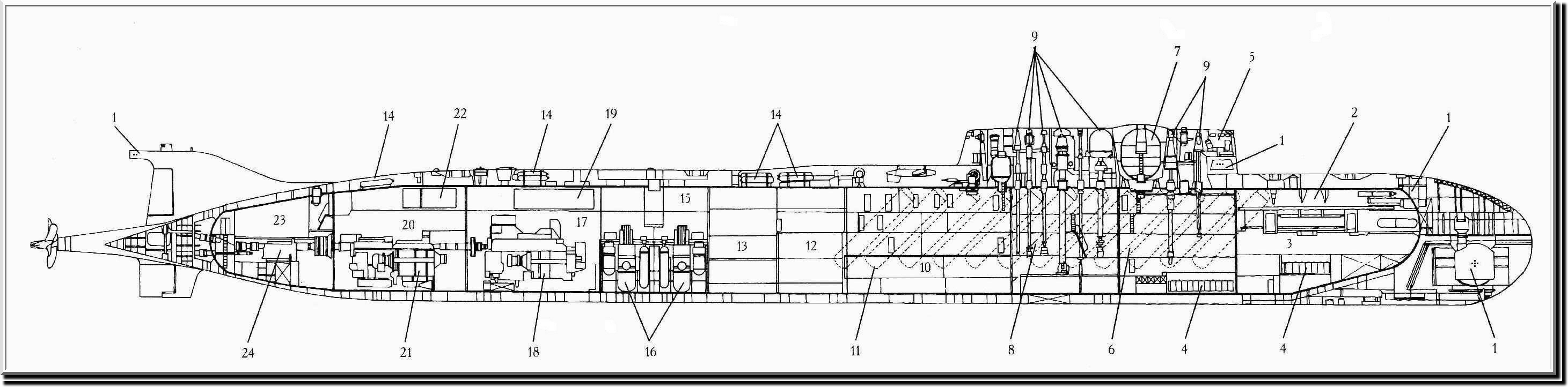

1- Bases et composantes du système de détection acoustique 2- Système de manutention des torpilles et des missiles ASM 3- Tranche torpilles 4-Batteries 5- Baignoire 6- Deuxième tranche (PCNO) 7- Capsule de sauvetage 8- Troisième tranche 9- Mâts télescopiques (de l'avant vers l'arrière sextant radio astronomique, radar de veille surface, antenne inconnue, cadre du radio-goniomètre, antenne SATNAV) 10- Quatrième tranche (locaux vie) 11- Conteneurs des missiles anti-surface 12- Cinquième tranche (auxiliaires avant) 13- Sixième tranche (auxiliaires arrière) 14- Bouteilles d'air HP 15- Septième tranche (réacteurs) 16- Réacteurs 17- Huitième tranche (turbines avant) 18- Turbine avant 19- Tableau électrique avant 20- Neuvième tranche (turbine arrière) 21- Turbine arrière 22- Tableau électrique arrière 23- Dixième tranche (moteurs électriques de propulsion) 24- Moteur électrique de propulsion |

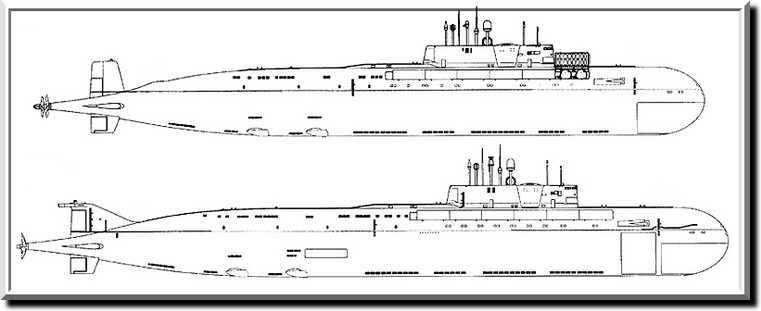

Projet 949 en haut, 949A en bas
