Dernière mise à jour: 2 août 2018
|

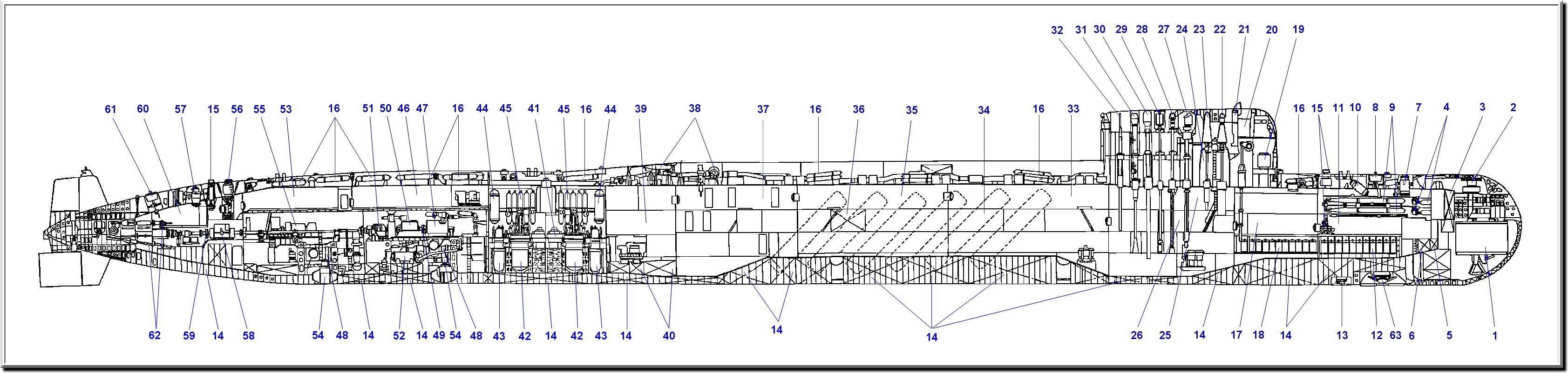

1- Base du sonar MGK-400 RUBIKON 2- Base du sondeur 3- Caisse anti bulles des lance-torpilles 4-Tubes lance-torpilles de 533 mm 5- Ballast de compensation de lancement des missiles 6- Caisse de compensation de lancement des torpilles 7- Panneau avant 8- Bouée de détresse avant 9- Torpilles de 533 mm de réserve 10- Panneau de chargement des torpilles 11- Tranche avant (tranche torpilles) 12- Batterie avant 13- Loch hydrodynamique 14- Ballast 15- Cabestan avec son treuil 16- Bouteilles d'air HP 17- Deuxième tranche (locaux vie) 18- Batterie arrière 19- Antenne du sonar NOR-1 20- Baignoire 21- Répétiteur du gyrocompas 22- Périscope MT-70-8 23- Périscope PZNG-8 24- Poste de commandement 25- Troisième tranche (Central) 26- Central 27- Périscope de visée astrale VOLNA 28- Antenne du radar RLK-101 ALBATROS 29- Cadre du radiogoniomètre ZAVESA-P 30- Antenne du système ESM MRP-10M NAKAT-M 31- Schnorchel 32- Antenne de télécommunications ANIS 33- Quatrième tranche (missile avant) 34- Conteneur de missile METEORIT-M 35- Cinquième tranche (missile arrière) 36- Cambuse 37- Cinquième tranche bis (locaux vie) 38- Antenne VLF PARAVAN et son treuil 39- Sixième tranche (auxiliaires) 40- Caisse de réserve fuel pour les diesels 41- Septième tranche (réacteurs) 42- Réacteur 43- Générateur de vapeur 44- Échangeur de chaleur 45- Bouteilles de pressurisation 46- Huitième tranche (turbine avant) 47- Turbine 48- Condenseur 49- Accouplement élastique 50- Réducteur planétaire 51- Butée principale 52- Séparateur d'huile 53- Dixième tranche (turbine arrière) 54- Pompe du condenseur 55- Turbo-générateur 56- Sas plongeur 57- Panneau arrière 58- Moteur électrique de propulsion 59- Accouplement élastique 60- Dixième tranche ( arrière) 61- Bouée de détresse arrière 62- Presses du gouvernail et des barres de plongée arrières 63- Équipement acoustique non identifié(sondeur? loch?) |
|

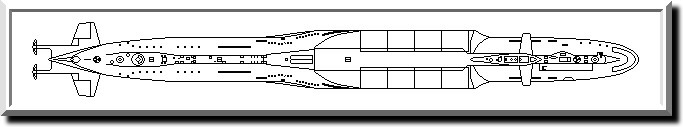

Ce schéma, de mauvaise qualité, présente néanmoins l'intérêt de montrer les tranches missiles dans leur plus grande largeur. |
|
|

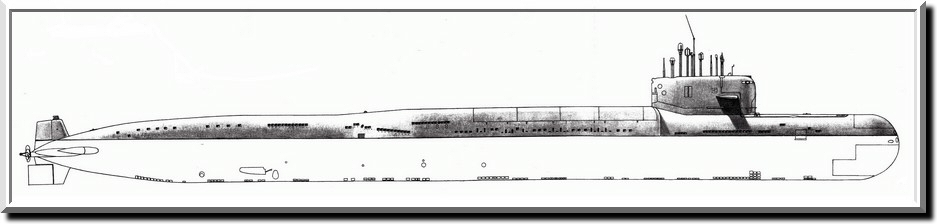

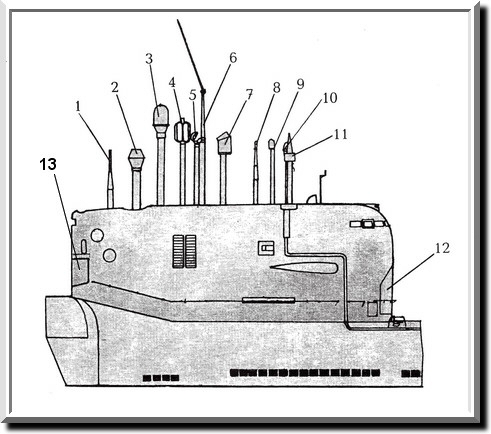

1- Antenne ANIS 2- Schnorchel 3- Système ESM MRP-10M NAKAT-M 4- Radiogoniomètre ZAVESA-P 5- Radar RLK-101 ALBATROS 6- Antenne IVA-M 7- Périscope de visée astrale PR-14 VOLNA 8- Périscope de veille PZNG-8 9- Périscope d'attaque PZNS-8 10- Périscope TV MT-70-8 11- Antenne SINTEZ 12- sonar NOR-1 13- sonar NOK-1 |
