Dernière mise à jour: 31 janvier 2017
Version originale

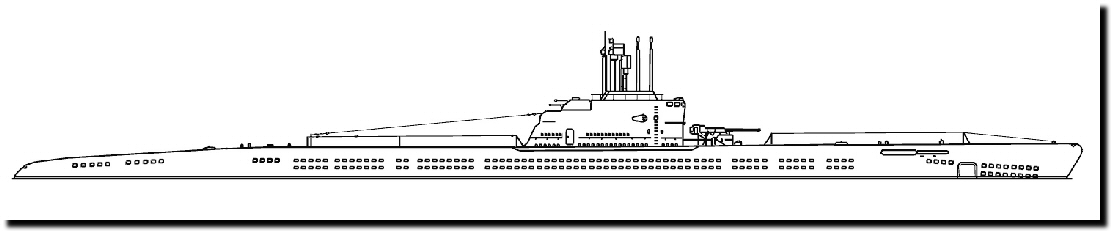

(Zulu I)

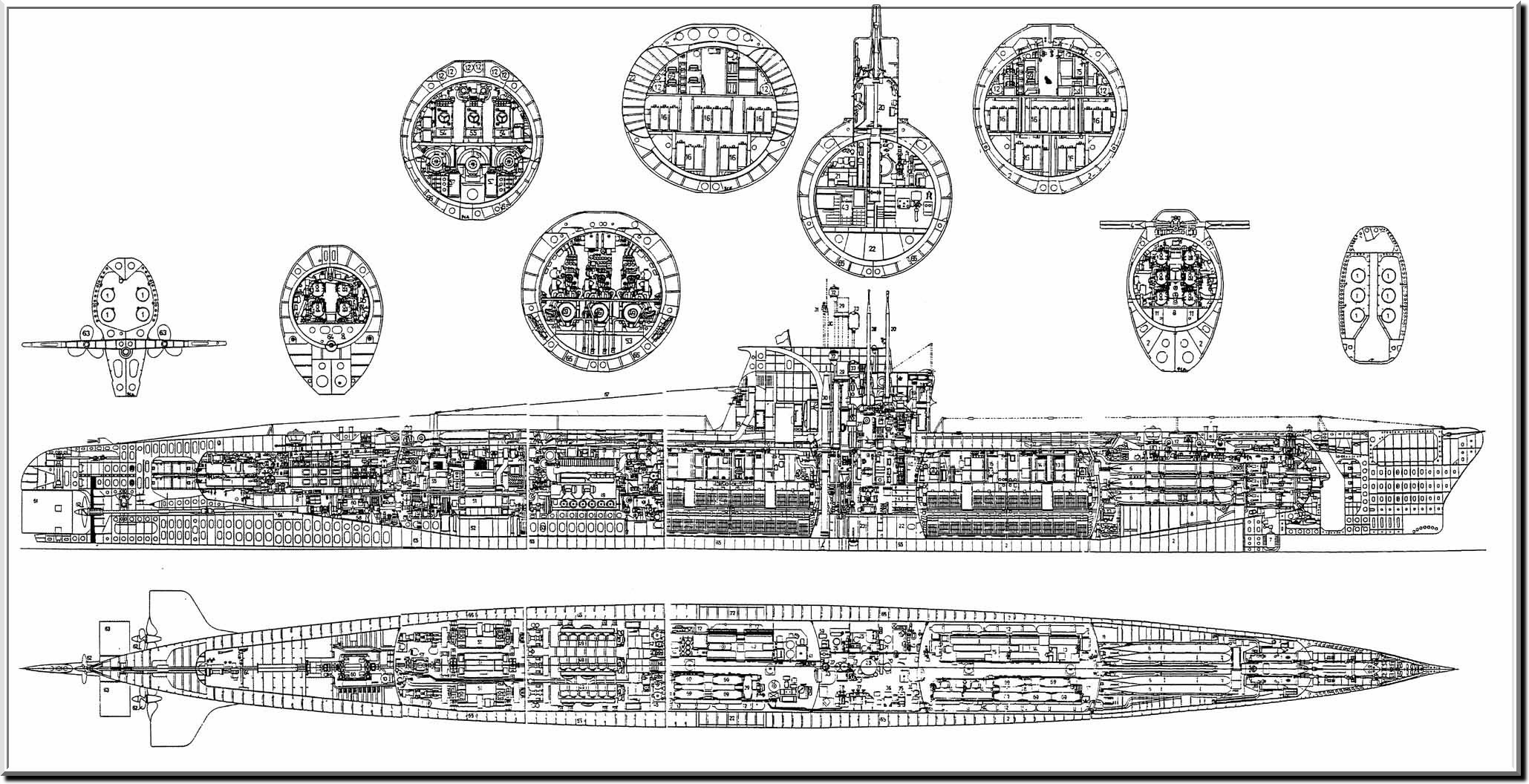

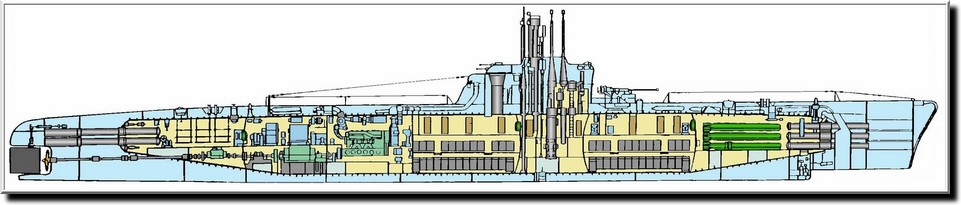

Schéma de la société Rubin
Cliquer sur le schéma pour l'agrandir

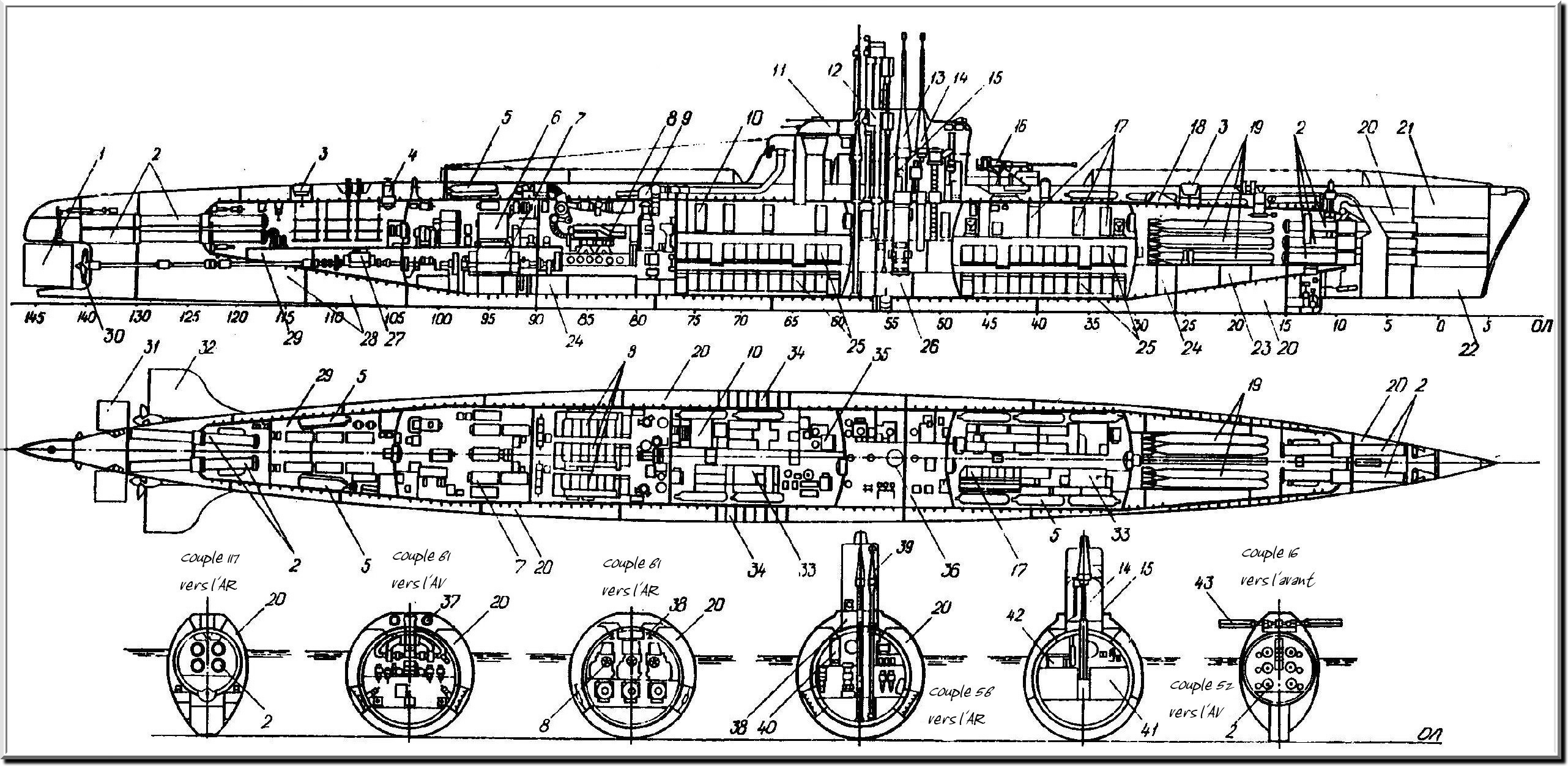

Projet initial avec artillerie en place
1 - safran du gouvernail; 2 - appareil lance-torpilles; 3 – bouée de détresse; 4 – panneau d'accès;5 – bouteilles d'air HP; 6 – panneau de commande des moteurs électriques de propulsion;
7 – moteur électrique de propulsion; 8 - moteur Diesel 37D; 9 - soupape extérieure du tube d'air des moteurs Diesel; 10 - la cuisine; 11 – canons de 25 mm 2М-8;
12 - schnorchel; 13 - périscope d'attaque;14 - périscope de veille; 15 - coque épaisse; 16 – canon de 57 mm SM-24-ZIF; 17 – cabines d'officier;
18 – panneau de chargement des torpilles; 19 - torpilles de réserve; 20 - citerne du ballast principal; 21 – réserve de flottabilité; 22 - récepteur de l'hydrophone; 23 – caisse d'assiette avant;
24 – soute à combustible interne; 25 - batterie d'accumulateurs;26 – caisse d'immersion rapide; 27 – moteur électrique de propulsion faible vitesse;
28 – soute à combustible externe; 29 – caisse d'assiette arrière; 30 - hélice; 31 – barre de plongée arrière; 32 - stabilisateur; 33 – panneau des auxiliaires;
34 - régleur; 35 – PC radio; 36 - central; 37 - conduit d'air vers les moteurs Diesel; 38 - conduit du schnorchel; 39 – antenne du radar;
40 - direction de lancement de torpille; 41 – soute à munitions; 42 - poste du navigateur; 43 - barres de plongée avant
Cliquer sur le schéma pour l'agrandir

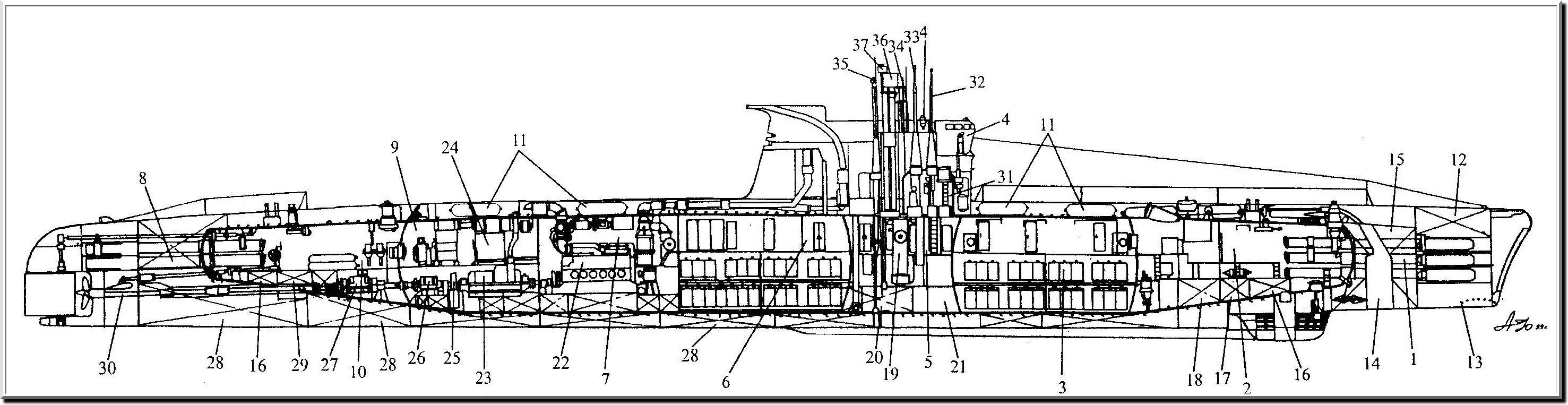

Coupe longitudinale du projet 611 après retrait de l'artillerie (Zulu II)
1. Tubes lance torpilles avant; 2. torpilles de réserve 3. batterie avant; 4. répétiteur du gyrocompas; 5. Central; 6. batterie arrière; 7. moteurs Diesel; 8. tubes lance-torpilles arrière; 9. tranche des moteurs électriques;
10. tranche torpilles arrière;11. bouteilles d'air HP; 12. réserve de flottabilité;13. hydrophone d'écoute acoustique "Mars"; 14. puits aux chaînes; 15. ballast principal; 16. caisse d'assiette ?;
17. caisse d'assiette avant; 18. soute à eau distillée; 19. puits du périscope d'attaque; 20. caisse d'immersion rapide; 21. régleur; 22. moteur Diesel 37D;
23. moteur électrique de propulsion PG-102; 24. panneau de commande des moteurs électriques; 25. manchon d'accouplement pneumatique; 26. palier de butée; 27. moteur électrique discret;
28. soutes à combustibles; 29. caisse d'assiette arrière; 30. arbre d'hélice central; 31. blockhaus; 32. périscope de veille; 33. périscope d'attaque; 34. cadre gonio;
35. antenne VAN; 36. schnorchel; 37. antenne de l'intercepteur radar "NAKAT".
Cliquer sur le schéma pour l'agrandir
