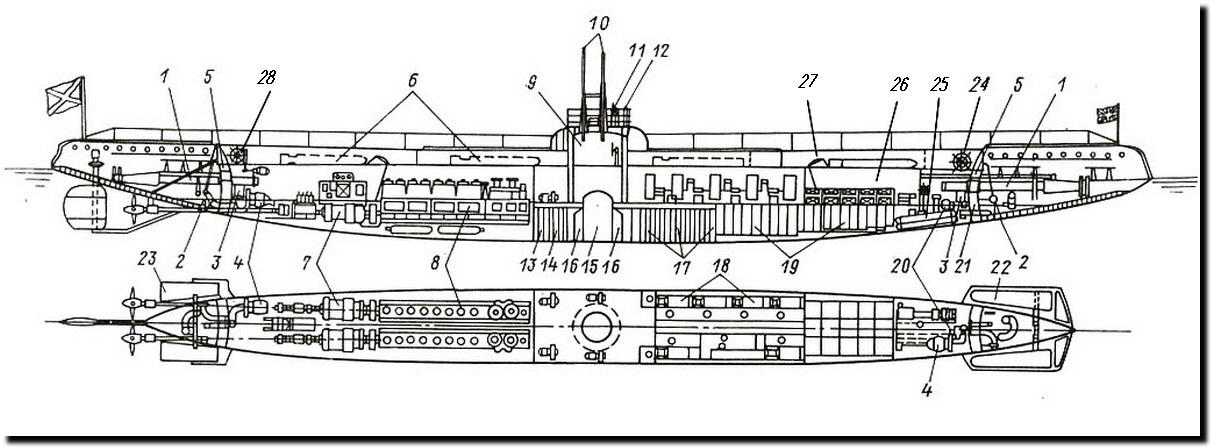

Schéma tiré des documents cités en Bibliographie
|
1.- tubes lance-torpilles 2.- ancres avant et arrière 3.- caisses de compensation des ancres 4.- pompe centrifuge 5.- caisses d'assiette 6.- niches des appareils Dzerwiecki 7.- moteur électrique principal 8.- moteur Diesel 9.- kiosque 10.- périscopes 11.- barre du gouvernail 12.- habitacle du compas 13. caisse à huile 14.- caisse de compensation 15 et 16.- caisse de réglage 17.-caisses à carburant 18.- locaux vie officiers 19.- batteries 20.- compresseur 21.- caisse à eau douce 22.- barre de plongée avant 23.- barre de plongée arrière 24.- commande barres de plongée avant 25.- bouteilles d'air comprimé 26-.- locaux équipage 27.- panneau de chargement torpilles avant 28.- commande barres de plongée arrière |
