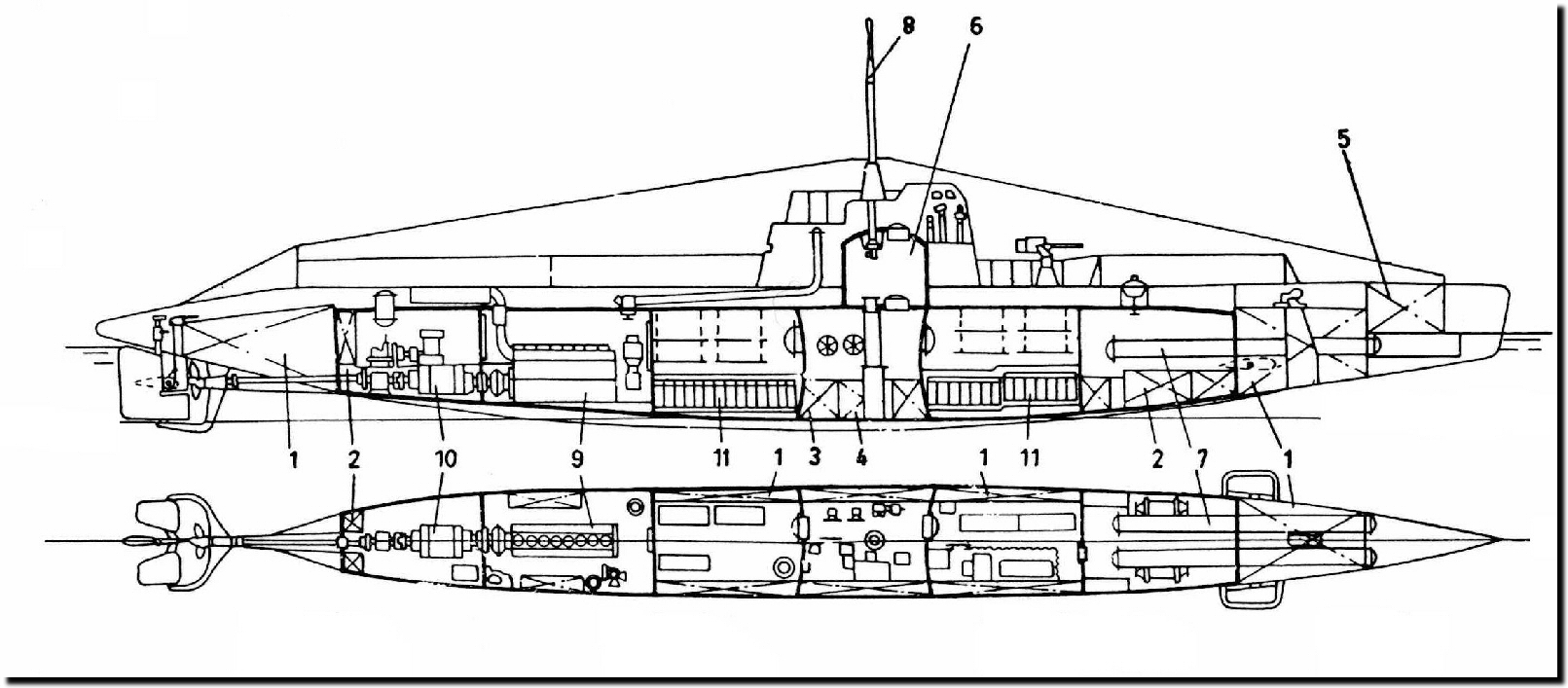

1.- caisses du ballast principal 2.- caisses d'assiette 3.- caisse de réglage 4.- caisse d'immersion rapide 5.- caisse de pont 6.- kiosque 7.- tubes lance-torpille 8.- périscope
9.- moteur Diesel 10.- moteur électrique principal 11.- batteries
