Type SHCHUKA (ЩУКА) [Brochet] Série 10 (X серии) Schémas
Dernier mise à jour: 8 octobre 2019
Tiré des documents cités en Bibliographie

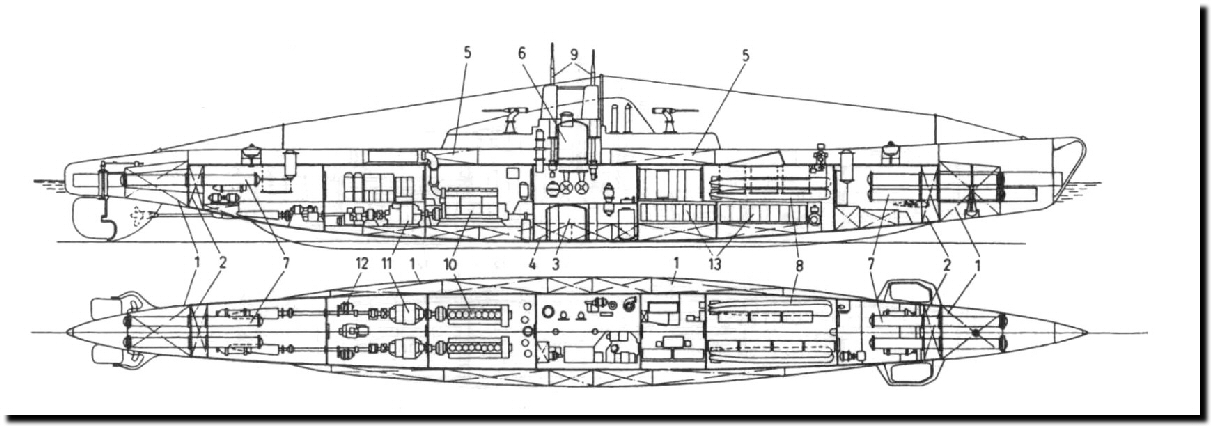

1.- caisses du ballast principal 2.- caisses d'assiette 3.- caisse de réglage 4.- caisse d'immersion rapide 5.- caisse de pont 6.- massif 7.- tubes lance-torpilles 8.- torpilles de réserve 9.- périscopes
10.- moteurs Diesel 11.- moteurs électriques principaux 12.- moteurs électriques silencieux 13.- batteries
