K-21 Détails du massif

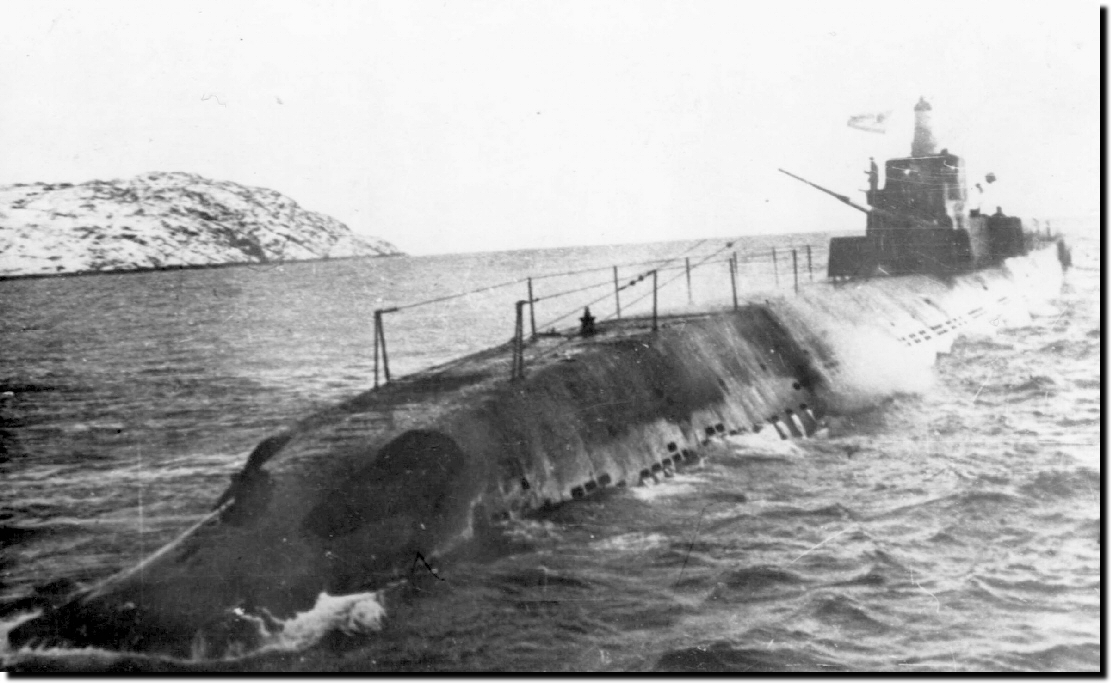

Cette photo du K-1 prise en 1942 présente l'intérêt de montrer les orifices de sortie des mines sur l'arrière

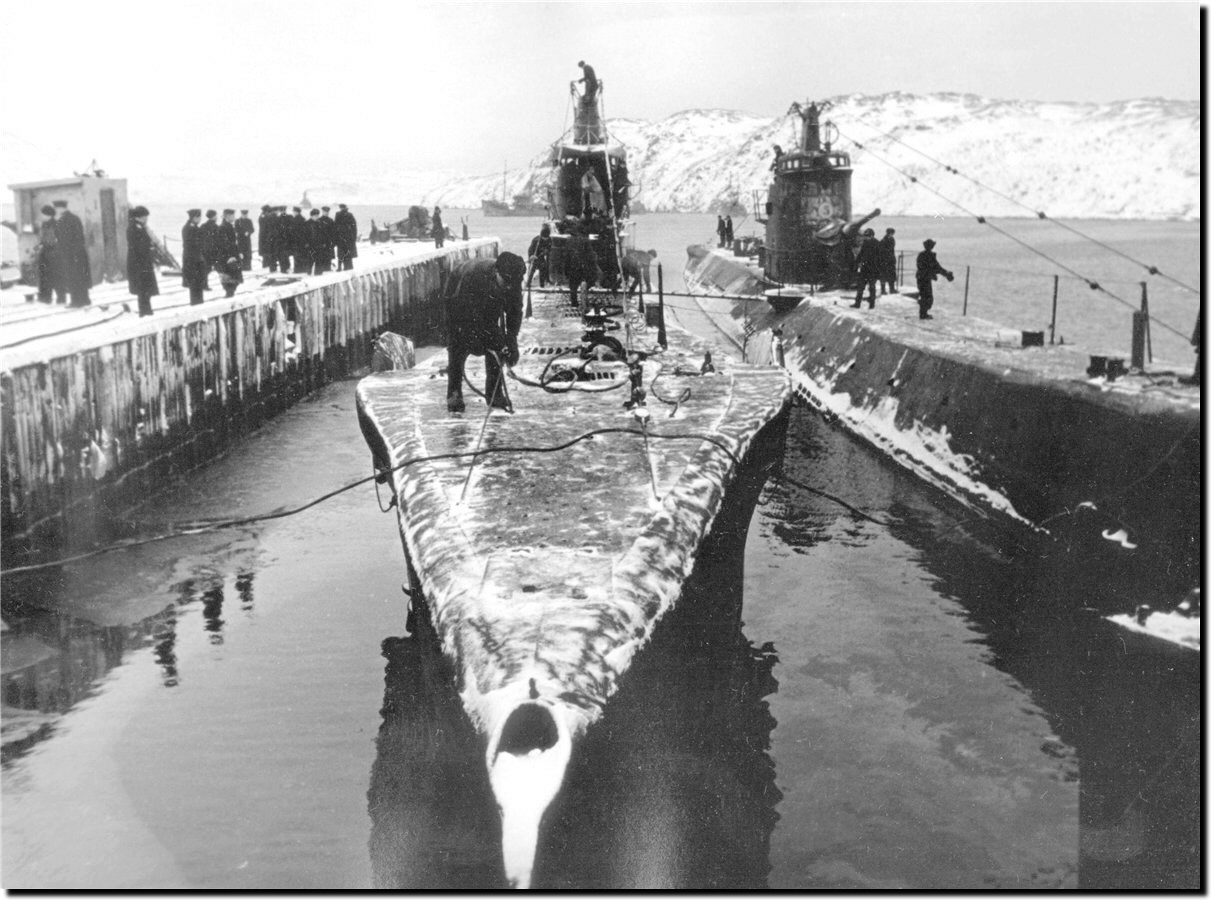

Photo du K-21 à gauche sur la photo
La forme de la proue est très caractéristique
(l'autre sous-marin à droite est le L-20 de la série 13Bis)
K-21 Embarquement de torpille.
La gouttière qui va servir à basculer la torpille est en place

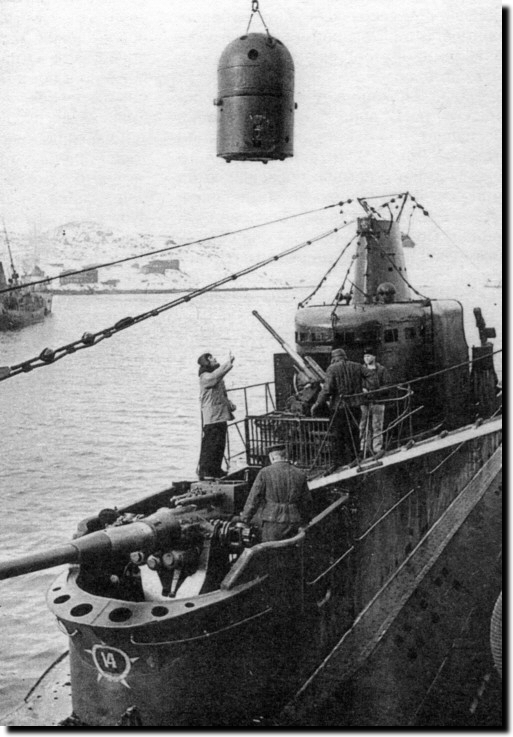

K-21. Embarquement de mines
Le panneau grillagé relevé permet l'accès aux puits aux mines

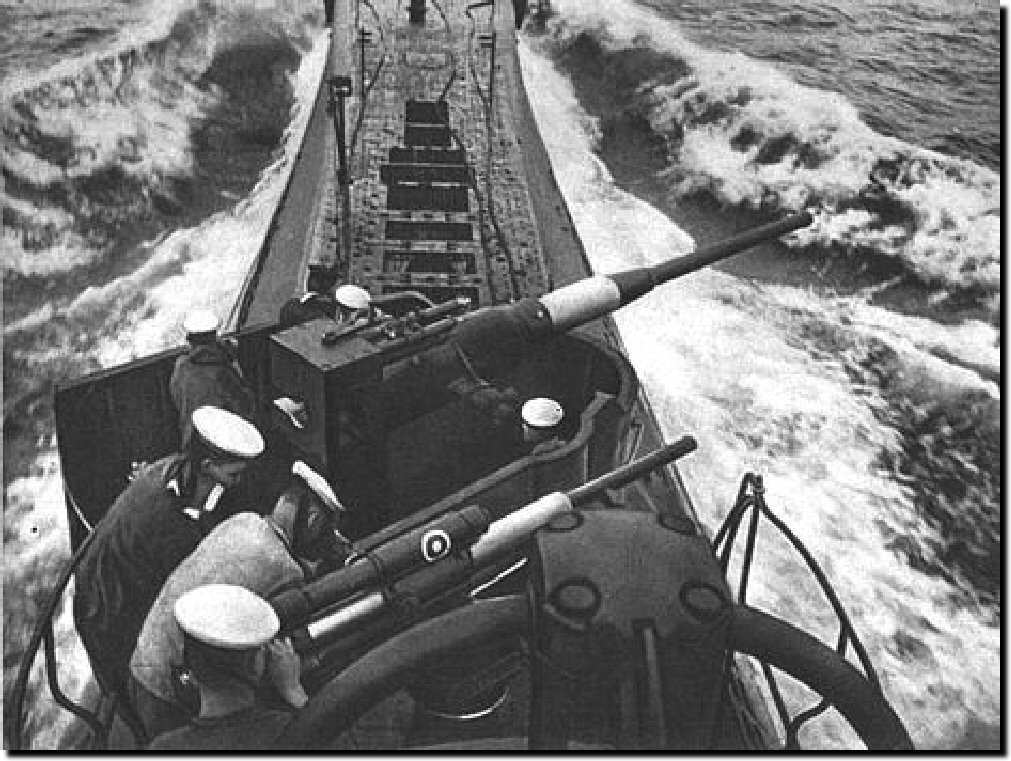

Canons avant
En avant le 100 mm qui pivote avec sa barbette
Sur l'arrière un canon de 45 mm
NB: une telle barbette est à ma connaissance unique dans la construction navale
Le canon de 100 mm arrière est aussi doté de sa barbette

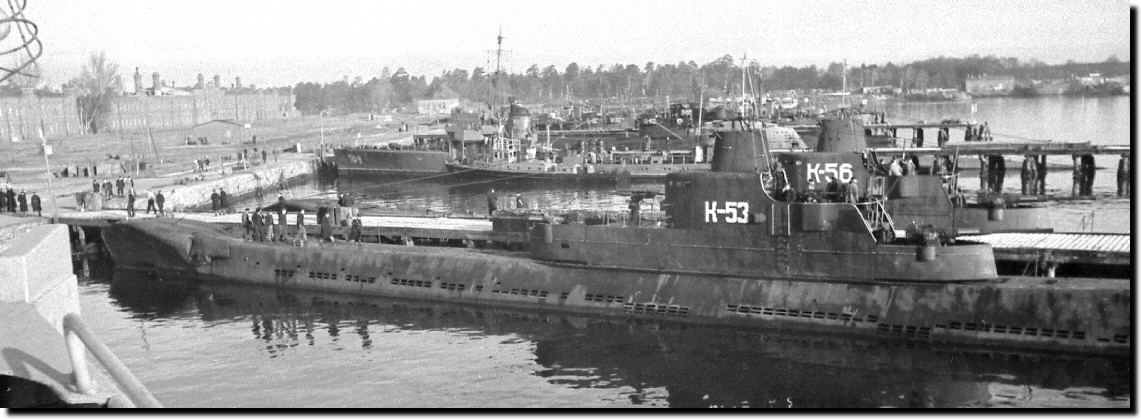

Les K-53 et K-56 à Helsinki, à la fin du deuxième conflit mondial
La forme caractéristique de l'avant est bien mise en évidence
On trouvera d'autres photos des aménagements intérieurs sur le site ww.army.lv
