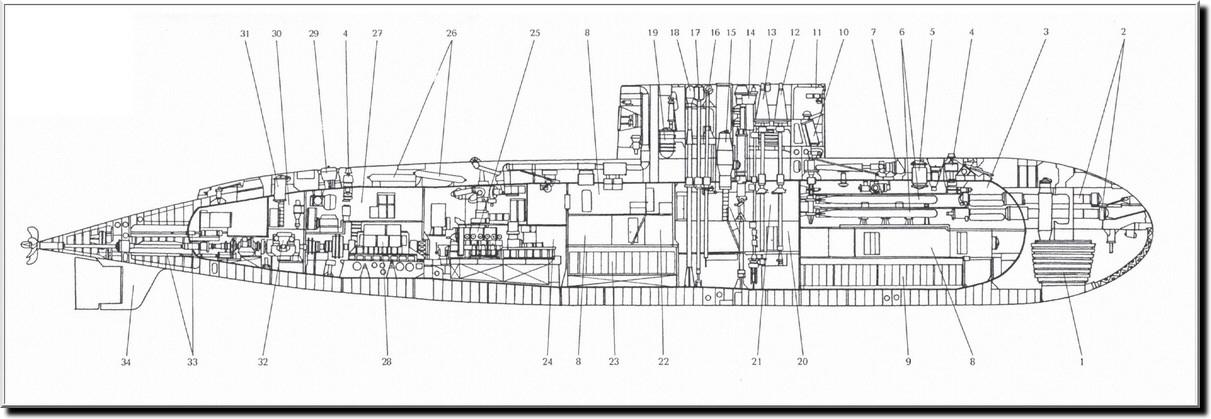

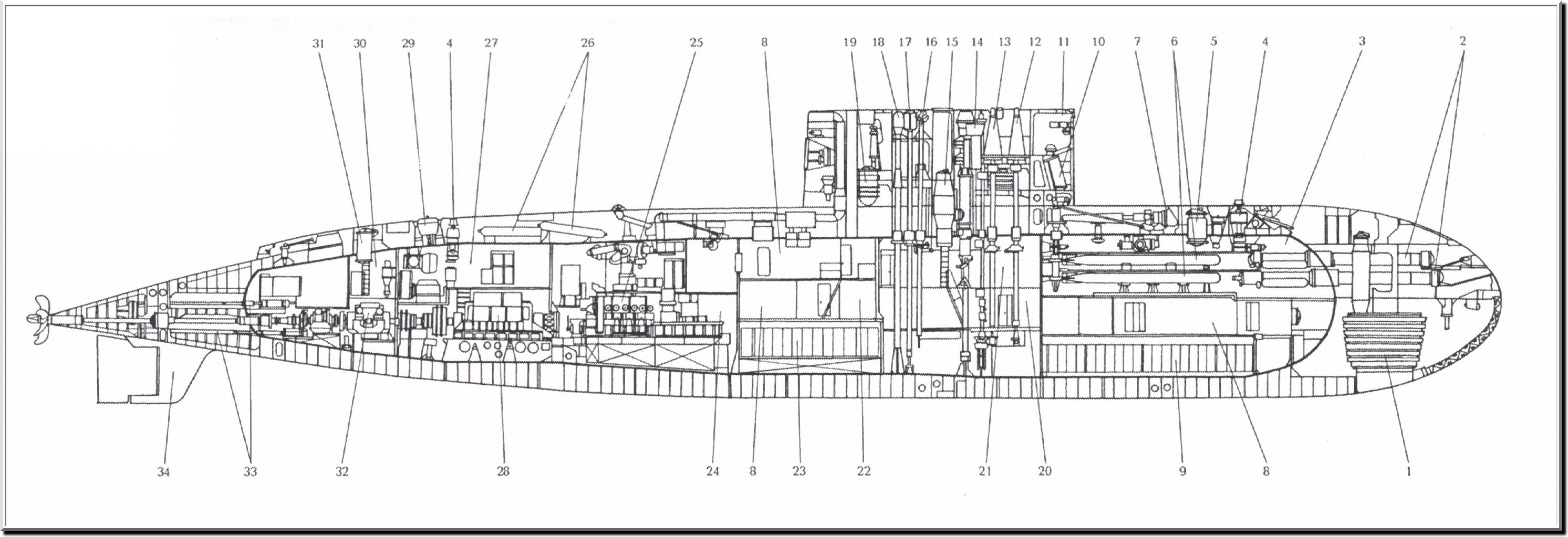

Schéma général
Ce schéma est en fait celui d'un 877M (avec petite hélice!), mais l'aménagement interne est identique
|
1. Base du sonar MGK-400 RUBIKON 2. Tubes lance torpilles de 533 mm 3. Première tranche (Avant / torpilles) 4. Guindeau de l'ancre 5. Panneau avant 6. Torpilles de réserve avec le dispositif de rechargement rapide 7. Barres de plongée avant 8. Locaux vie 9. Batterie avant 10. Base émettrice du sonar MGK-400 11. Baignoire 12. Périscope d'attaque PK-8,5 13. Périscope de veille PZNG-8M 14. Mât du schnorchel 15. Sas plongeur 16. Mât de l'antenne du radar MRK-50 KASKAD 17. Mât du radiogoniomètre RAMKA 18. Mât de l'intercepteur radar MRP-25 19. Conteneur de l'affût des missiles surface-air STRELA-3 20. Deuxième tranche 21. PCNO 22. Troisième tranche (locaux vie) 23. Batterie arrière 24. Quatrième tranche (diesel générateurs) 25. Générateur Diesel 26. Bouteilles d'air HP 27. Cinquième tranche (moteurs électriques) 28. Moteur Électrique Principal 29. Bouée de détresse 30. Sixième tranche (Arrière) 31. Panneau arrière 32. Moteur électrique silencieux 33. Presse des barres de plongée arrières et du gouvernail 34. Dérive verticale. |

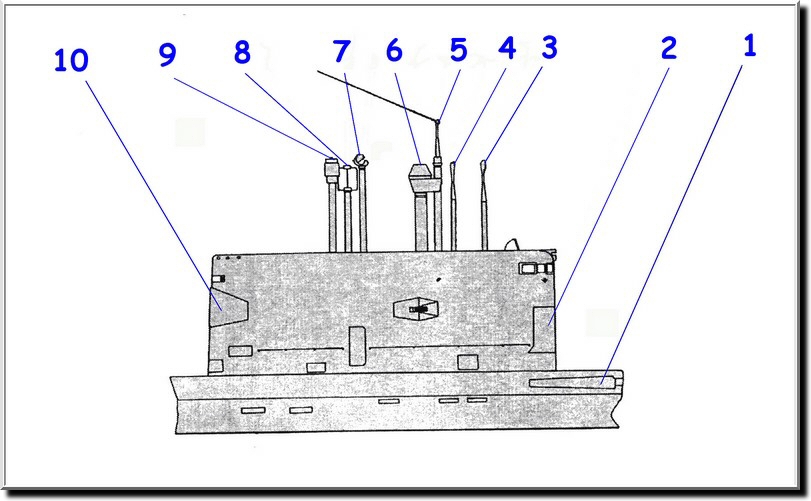

Massif
|
|
1-Barres de plongée avant rétractables 2. Émetteur du sonar MGK-400 3. Périscope d'attaque PK-8,5 4. Périscope de veille PZNG-8M 5. Antenne KIPARIS 6. Schnorchel 7. Radar de veille surface MRK-50 KASKAD 8. Cadre du radiogoniomètre ZAVESA 9. Intercepteur GE MRP-25 10. Senseur arrière du sonar |
