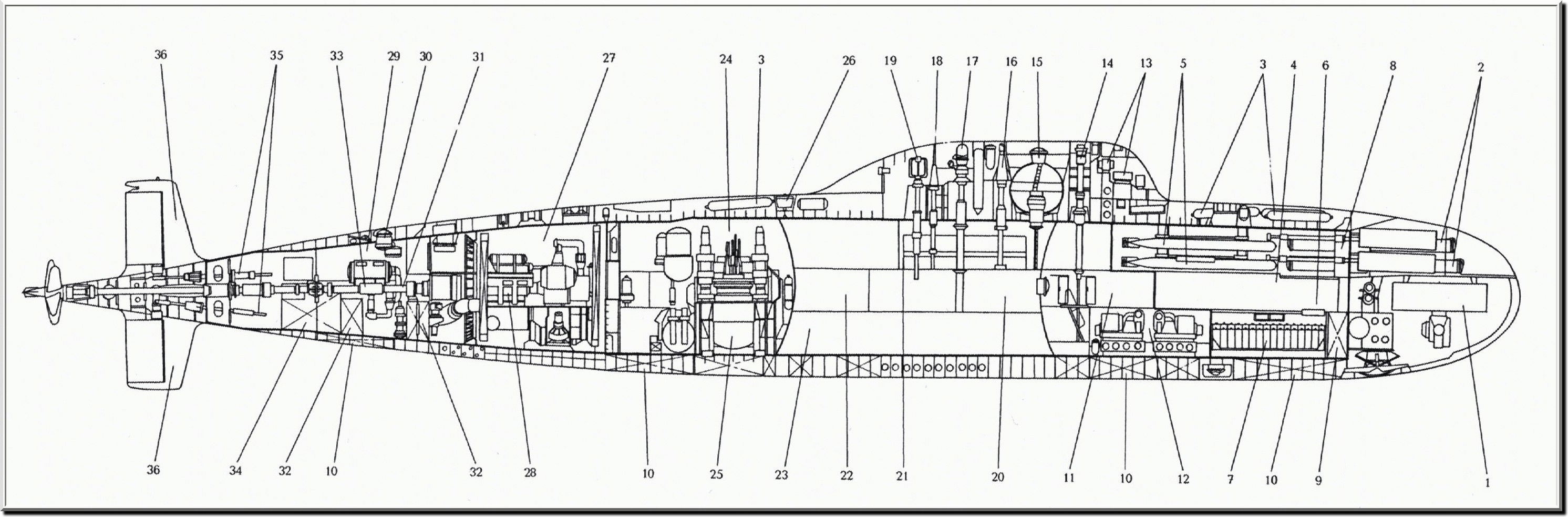

Organisation générale
(A priori version 705K)
1. Base du sonar Enisseï 2. Tubes lance-torpilles de 533 mm 3. Bouteilles d'air HP 4. Première tranche (torpilles) 5. Torpilles de réserve avec système de rechargement rapide
6. Armoires électriques de la direction de lancement de torpilles SARGAN 7. Batterie d'accumulateurs 8. Dispositif anti-bulles des lance-torpilles 9. Caisse d'assiette avant
10. Ballast principal 11. Deuxième tranche (appareils électroniques et auxiliaires) 12. Ensemble des compresseurs d'air HP 13. Antennes du sonar Enisseï
14. Mât du schnorchel et de l'antenne AIVA 15. Capsule de sauvetage 16. Mât de l'antenne du radar MRK-55 CHIBIS 17. Mât de l'antenne TOPOL 18. Mât de l'antenne du système SINTEZ
19. Mât de l'antenne cadre du goniomètre VESLO-P 20. Troisième tranche (Tranche du Central) 21. Central 22. Locaux vie et sanitaires, infirmerie 23. Cuisine et stockage de provisions
24. Quatrième tranche (réacteur) 25. Réacteur avec générateurs de vapeur, pompes de circulation et stockage de produit de protection radiologique 26. Bouée de détresse
27. Cinquième tranche (turbine) 28. Bloc turbine réducteur 29. Sixième tranche 30. Panneau arrière 31. Ligne d'arbre 32. Réservoirs d'huile 33. Adoucisseur d'eau
34. Caisse d'assiette arrière 35. Presses du gouvernail 36. Empennage

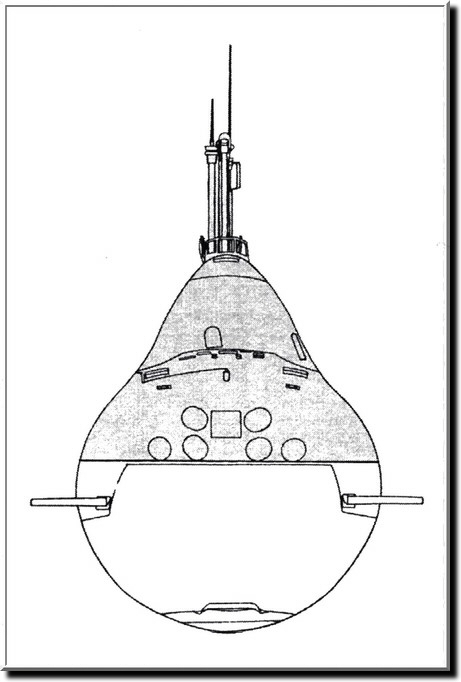

Vue de face
|
Vue de face |
|

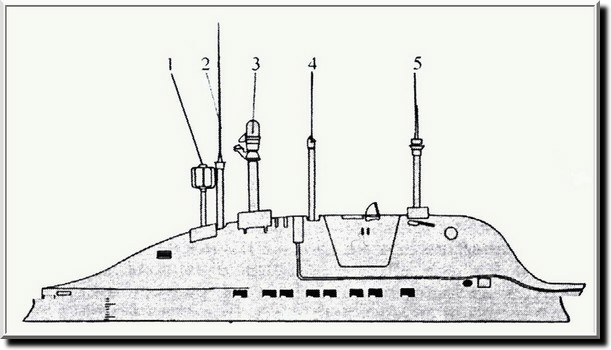

Massif (vue sur tribord)
|
1. Antenne cadre du radio goniomètre VESLO-P 2. Antenne TOPOL 3. Antenne du radar MRK-55 CHIBIS 4. Périscope 5. Schnorchel avec antenne AIVA |
