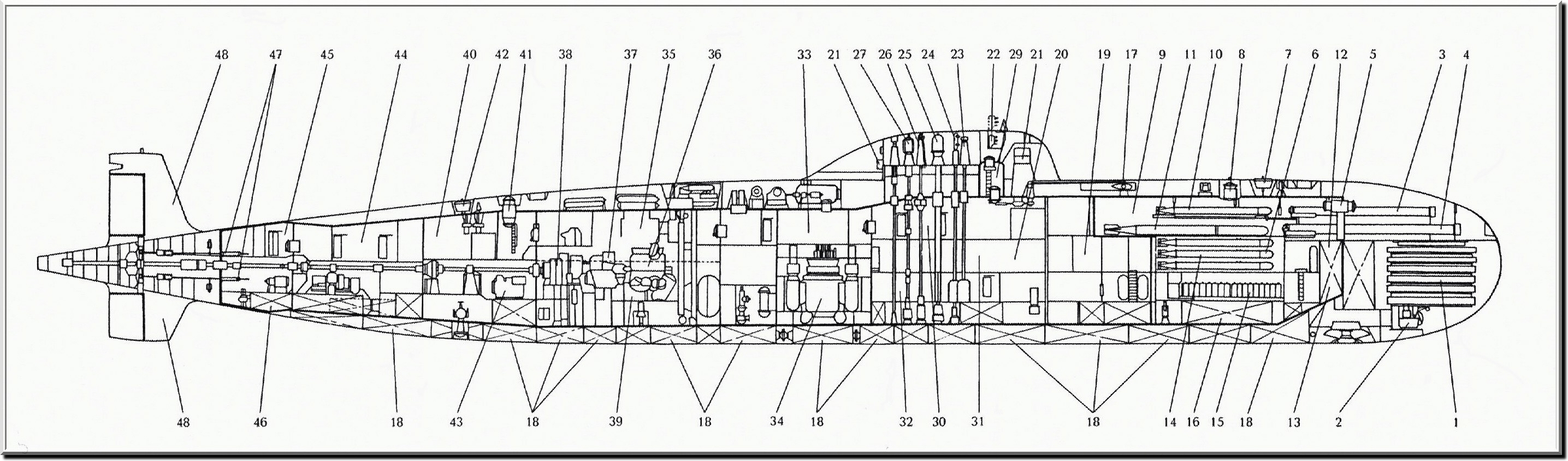

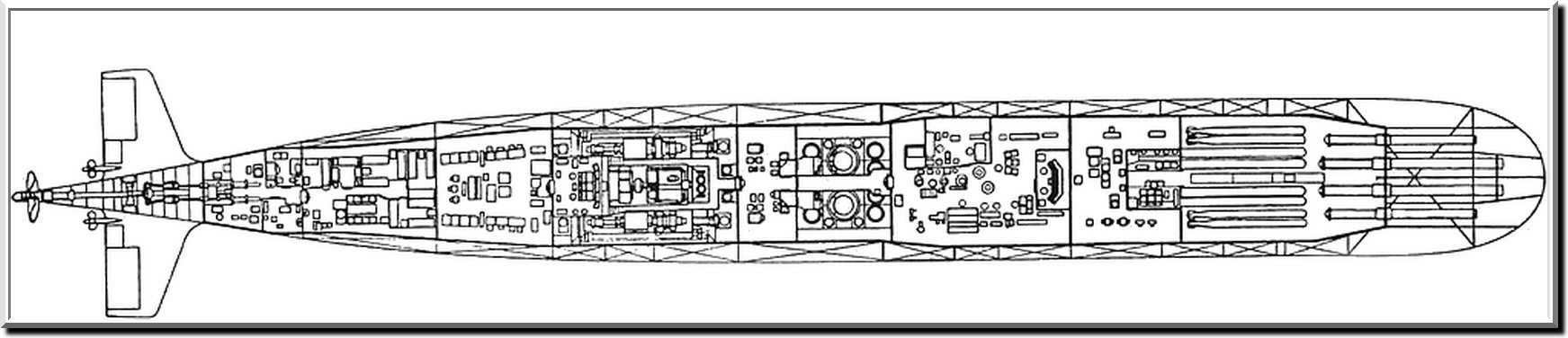

1- transducteur du sonar MGK-300T RUBIN-T. 2- antenne du sonar anti-mines MG-519M ARFA-M . 3- tubes lance-torpilles de 533 mm.
4- tubes lance-torpilles de 650 mm. 5- porte de chargement des torpilles. 6- 1ère tranche (torpilles). 7- bouée de détresse avant.
8- panneau avant. 9- système de manutention et rechargement rapide. 10- torpilles de 533 mm de réserve.
11- torpilles de 650 mm de réserve. 12- dispositif anti-bulles des tubes lance-torpilles. 13- caisse d'assiette avant.
14- meubles de la direction de lancement de torpilles / missiles LADOGA 1V-671RT et du sonar MGK-300T RUBIN-T.
15- batterie d'accumulateurs. 16- caisse d'assiette avant. 17- barres de plongée avant avec leurs presses.
18- ballast principal. 19- deuxième tranche: locaux vie. 20- troisième tranche: central.
21- bases secondaires du sonar Rubin. 22- baignoire et senseurs du SOKS. 23- périscope PZNG-10M. 24- périscope du complexe MT-70-10
25- intercepteur ESM/ECM ZALIV-P. 26- mât du radar MRK-50 KASKAD.
27- mât du radio goniomètre ZAVESA. 28- mât télescopique de l'antenne KIPARIS, pour les transmissions par satellite Molnya (pas référencé sur le schéma)
29- timonerie. 30- poste central. 31- locaux systèmes électroniques et acoustiques.
32- local des auxiliaires (pompes d'assèchement, de drainage, systèmes hydrauliques, convertisseurs, centrales aéroréfrigérantes).
33- quatrième tranche: réacteurs. 34- réacteur avec les générateurs de vapeur, les pompes de circulation et la protection radiologique.
35- cinquième tranche: turbines. 36- turbine à vapeur. 37- réducteur planétaire. 38. palier principal et butée. 39- condenseur.
40- sixième tranche: électromécanique et auxiliaires. 41- panneau arrière. 42- bouée de détresse arrière. 43- compresseurs d'air HP.
44- septième tranche. 45- huitième tranche: moteur électrique de propulsion et presses du gouvernail. 46- caisse d'assiette arrière.
47- presses des barres de plongée arrière. 48- dérive arrière.
|
|

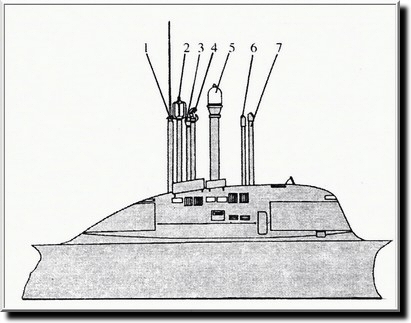

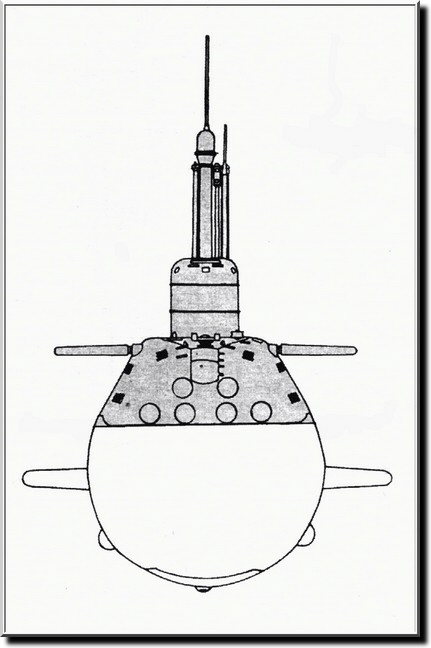

Appendices 1- mât de l'antenne de transmissions KIPARIS 2- mât du radiogoniomètre ZAVESA 3- schnorchel 4- mât de l'antenne du radar MRK-50 KASKAD 5- mât du système ESM / ECM ZALIV-P 6- mât du périscope du MT-70-10 7- périscope PZNG-10M |
