Toutes les photos sont tirées de documents cités en bibliographie

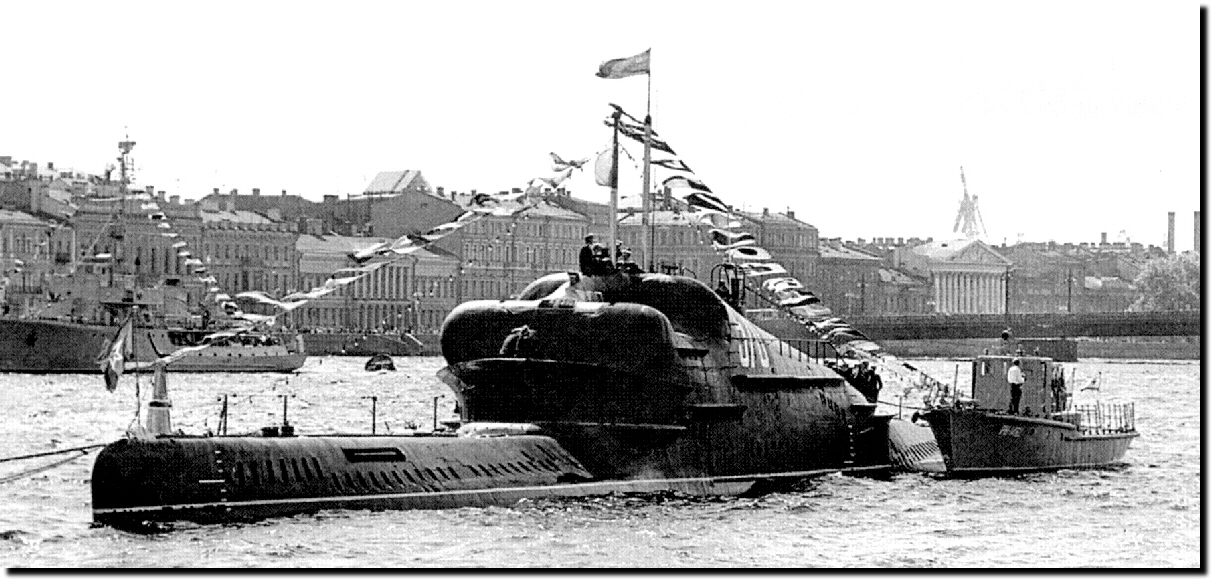

Le S-142 pour une journée de la flotte à Leningrad
(à priori juillet 1967)

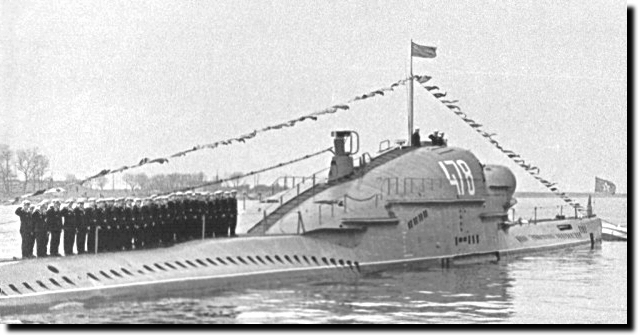

Le S-142 ou le S-152 à Baltiisk pour la journée de la flotte en 1965
La forme arrondie des purges sur l'arrière du massif est caractéristique

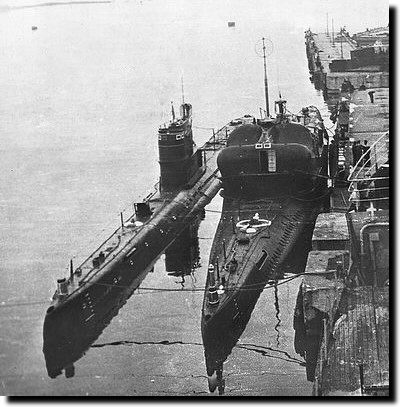

Classe 613 à gauche, 665 à droite
Il ne reste plus grand chose de la forme originelle

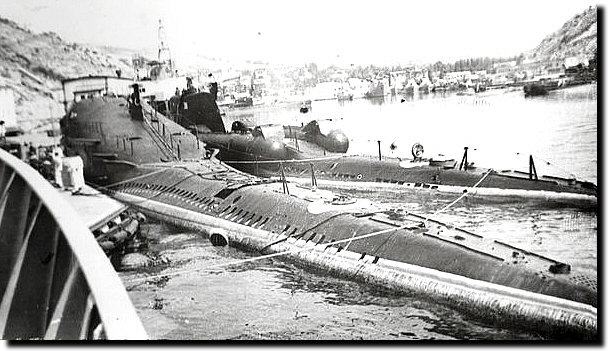

Classe 665 à gauche, 644 à droite
Deux modifications bien différentes de la classe 613 originelle pour lancer le même missile P-5
Massif vu du côté tribord
Le pare-vagues à l'avant se prolonge sur le côté pour servir de marche pied
L'abri de navigation dispose de trois hublots de chaque côté, bien utiles comme on va le voir par la suite

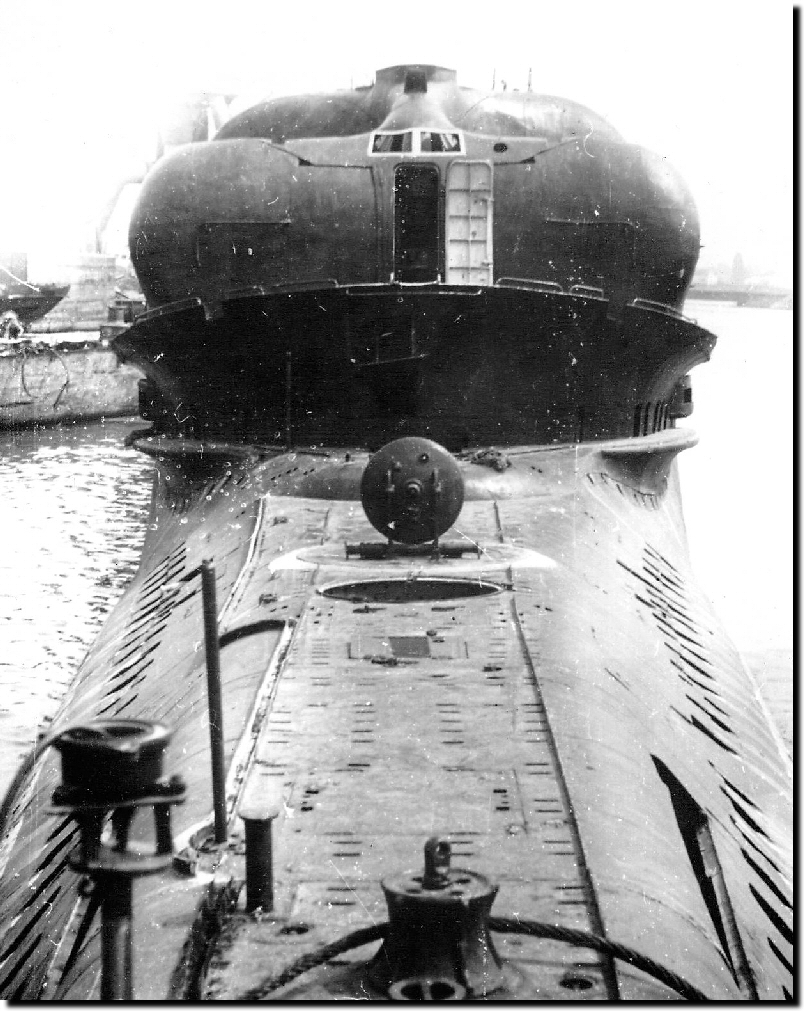

Massif vu de l'avant
Une porte permet d'accéder à la partie supérieure du pare-vagues
En bas à droite, on peut apercevoir l'orifice de la barre de plongée bâbord avant

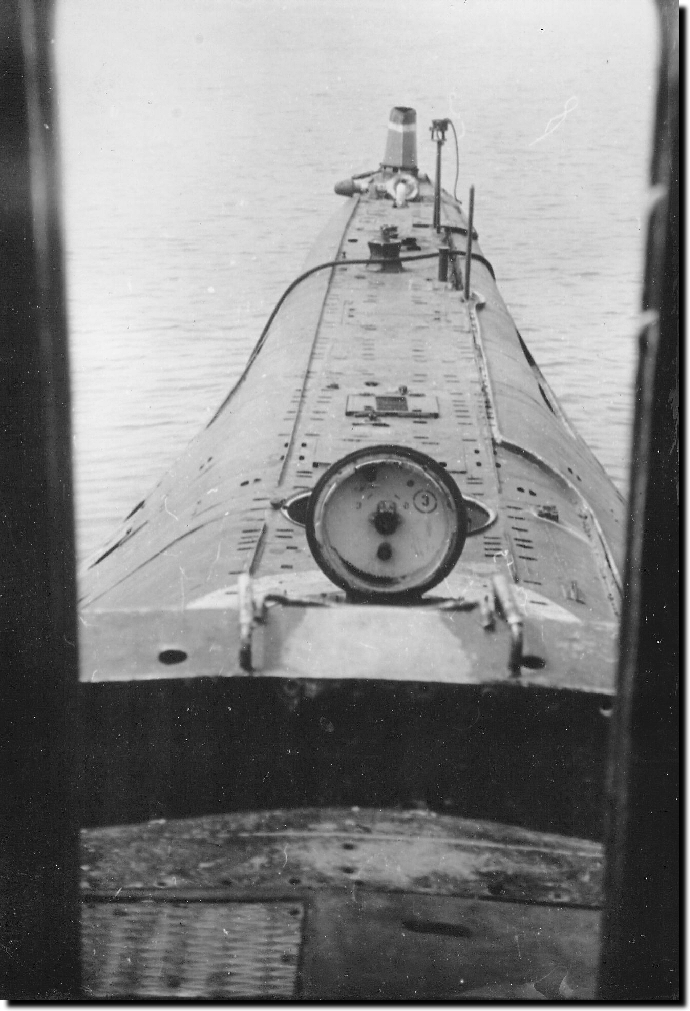

Vue vers l'avant, depuis la porte précitée
Le sous-marin est probablement le S-164 en cours de démantèlement, ce qui expliquerait la disparition de la partie supérieure du dispositif acoustique avant
Vue du tube supérieur bâbord et de sa porte
Le dispositif dans une cage à droite des personnages sur la photo est le célérimétre

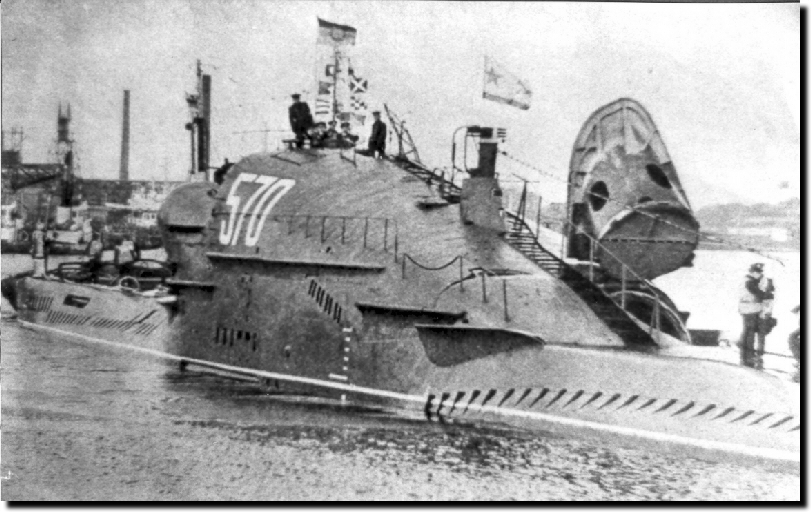

Cette photo de mauvaise qualité représente le S-142 en escale à Rostock en octobre 1967
Son seul intérêt est de montrer la porte arrière du tube inférieur tribord ouverte

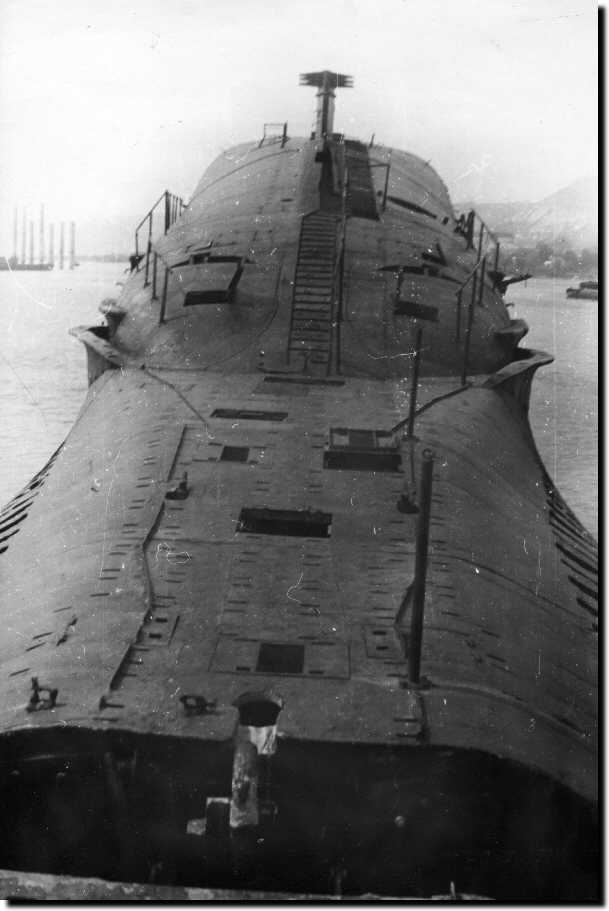

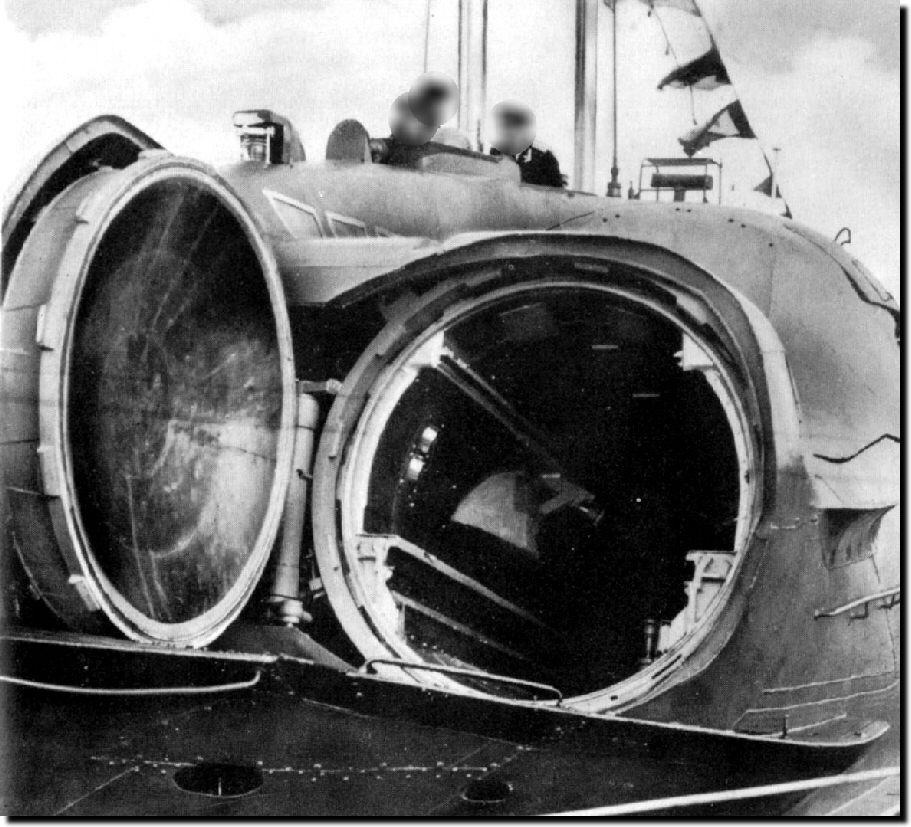

Vue de dos du massif

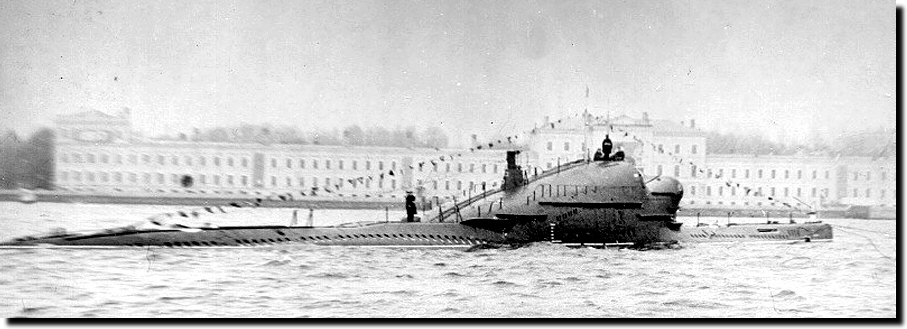

Vue 3/4 arrière
(ici, à Leningrad)

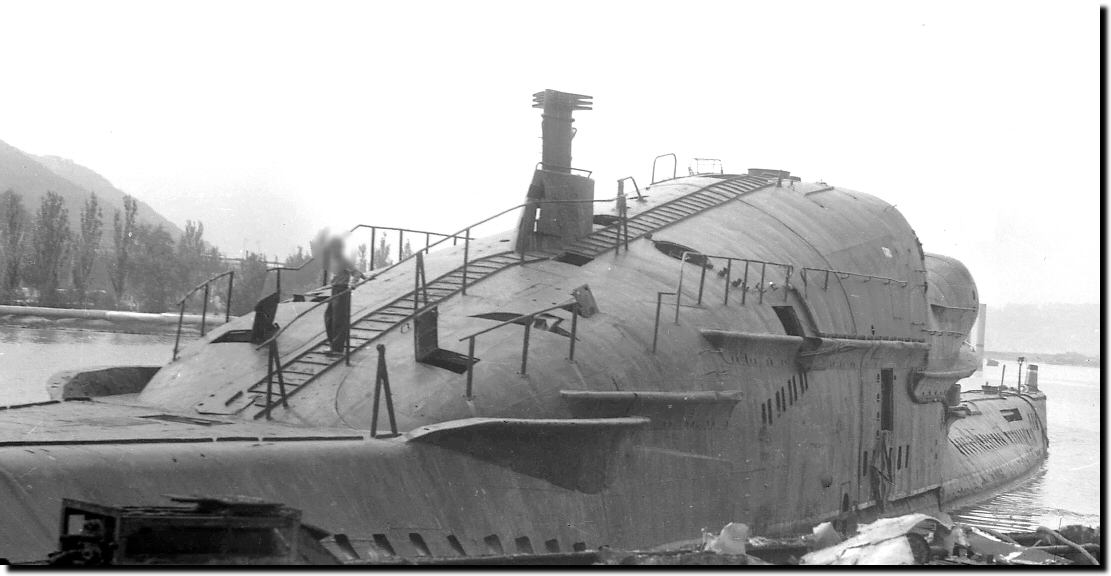

Vue du S-164 en cours de démantèlement
La verrue de l'échappement supérieur des Diesel est bien visible. Il semble avoir été conservé de la classe 613 originelle, compte tenu de son emplacement
On note aussi les tubes supérieurs et inférieurs tribord
On le voit mieux ici, avec sur l'avant le cadre gonio

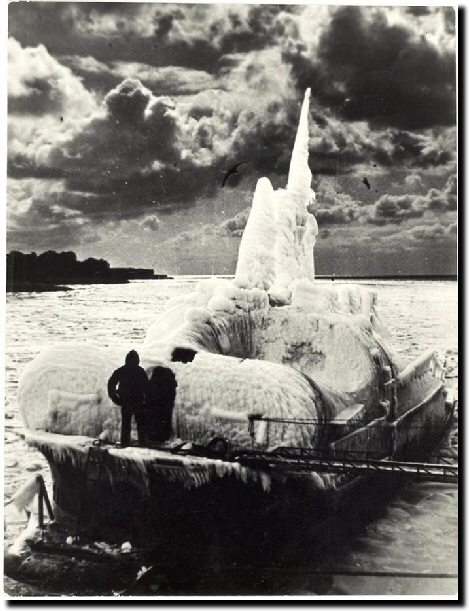

Et quand on parle de glace ...

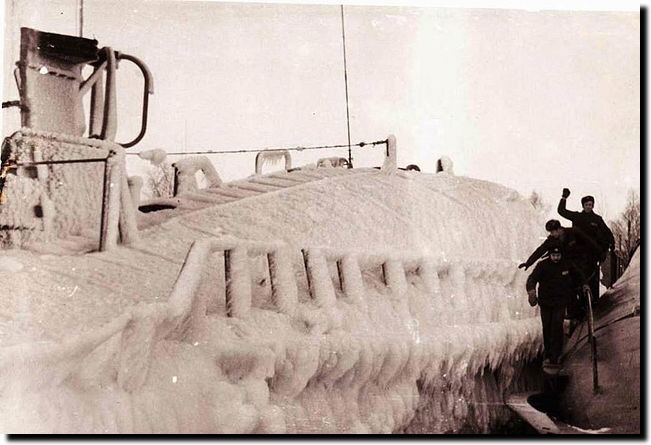

On comprend l'intérêt d'un abri fermé pour la navigation en surface
Ici, le S-142

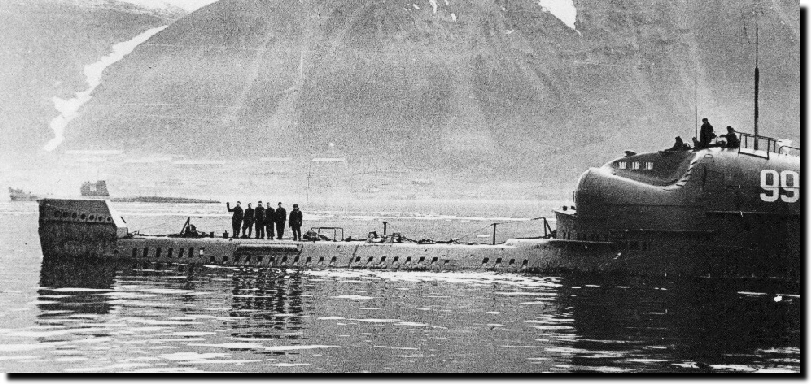

Le S-61 en 1962, équipé pour son transit par la route maritime du Nord
Convoi EON-72
On aperçoit au fond le S-64 de la même classe
PS: je n'ai trouvé aucune photo de lancement de missile par ces sous-marins
