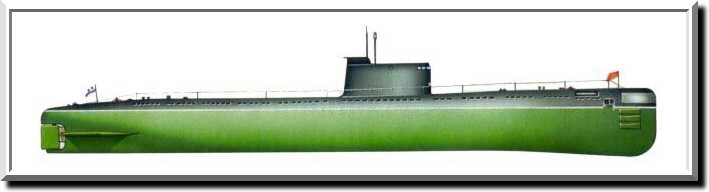

Origine

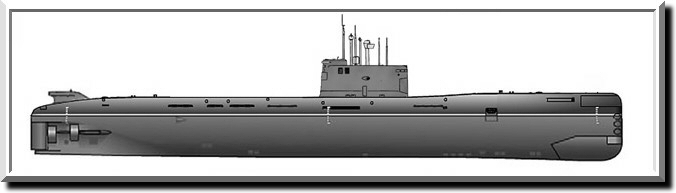

Avec l'antenne remorquée PELAMIDA
|
|
1- Base du sonar MGK-400 RUBIKON 2- Autres antennes du sonar 3- Tubes lance-torpilles de 533 mm 4- Barres de plongée avant avec mécanisme de déploiement et de manoeuvre
5- Boue de détresse avant 6- Bouteilles d'air HP 7- Tranche avant (torpilles) 8- Torpilles de réserve avec système de rechargement rapide 9- Panneau de rechargement de torpilles et panneau avant
10- Armoires électriques du sonar Rubikon 11- Deuxième tranche (locaux vie et batterie) 12- Locaux vie 13- Batterie avant (premier et deuxième groupe) 14- Automate des batteries
15- Baignoire 16- Répétiteur du gyrocompas 17- Périscope d'attaque PK-8,5 18- Périscope de veille PZNG-8M 19- Schnorchel 20- Antenne du radar MRK-50 KASKAD
21- Cadre RAMKA du radiogoniomètre ZAVESA 22- Antenne du système ESM / ECM MRP-25 23- Antenne du système TOPOL 24- Poste de commandement 25- Troisième tranche (Central)
26- Central 27- Équipements divers 28- Auxiliaires 29- Quatrième tranche (locaux vie et batterie arrière) 30- Locaux vie 31- Batterie arrière (troisième et quatrième groupes)
32- Cinquième tranche (Diesel) 33- Auxiliaires 34- Moteur Diesel 35- Caisse et ballast à gazole 36- Sixième tranche (moteurs électriques) 37- Tableaux de commande 38- Moteur électrique de la ligne d'arbre centrale
39- Guindeau arrière 40- Septième tranche (Arrière) 41- Panneau arrière 42- Moteur électrique de marche silencieuse 43- Ligne d'arbre centrale 44- Bouée de détresse arrière
45- Presses du gouvernail et des barres de plongée arrières
|

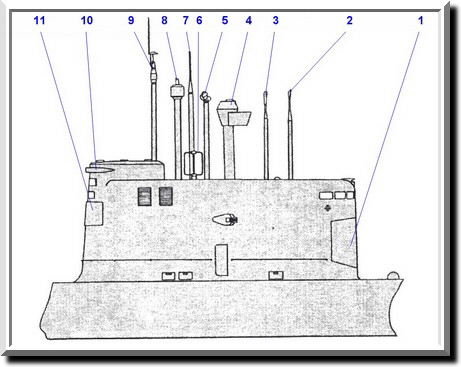

Vue du massif sur tribord |
1- Équipement acoustique non identifié,composant du système MGK-400 RUBIKON (intercepteur sonar?) 2- Périscope d'attaque PK-8,5 3- Périscope de veille PZNG-8M 4- Schnorchel 5- Antenne du radar MRK-50 KASKAD 6- Cadre RAMKA du radiogoniomètre ZAVESA 7- Antenne de télécommunications VAN 8- Antenne du système ESM/ECM MRP-25 9- Antenne du système TOPOL 10- Sortie d'échappement des Diesel 11- Équipement acoustique non identifié (Intercepteur sonar?) |
