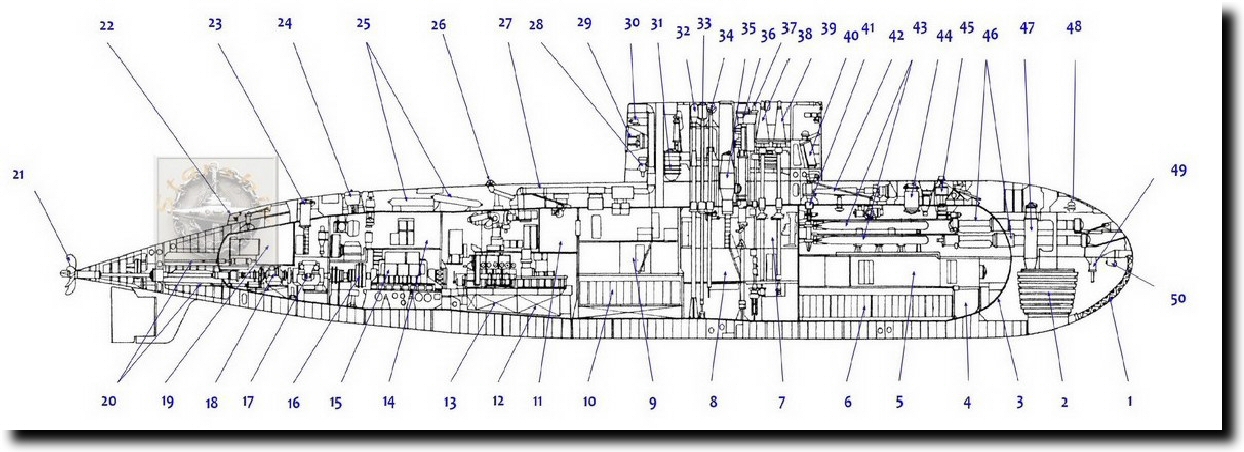

Cliquez sur le schéma pour l'agrandir
Le schéma original est tiré des ouvrages d'Apalkov. Les modifications et les légendes sont de Soumarsov
|
1. Carénage du sonar 2. Base du sonar MGK-400M RUBIKON-M 3. Coque épaisse 4. Caisse d'assiette avant 5. Première tranche (avant / torpilles) avec locaux vie en partie inférieure 6. Batterie avant 7. PCNO 8. Deuxième tranche (PCNO) 9. Troisième tranche (vie) 10. Batterie arrière 11. Quatrième tranche (Diesel générateurs) 12. Caisse à gazole 13. Caisse à huile 14. Cinquième tranche (moteur électrique) 15. Moteur électrique principal PG-165 16. Accouplement à commande pneumatique 17. Moteur électrique silencieux PG-166 18. Butée 19. Sixième tranche (arrière) 20. Presses des barres de plongée arrières et du gouvernail 21. Hélice à sept pales 22. Feu de navigation de poupe 23. Sas de sauvetage 24. Bouée de détresse 25. Bouteilles d'air HP 26. Célérimétre MG-553 Zhgut-M 27. Collecteur d'air frais 28. Compas magnétique 29. Senseur arrière de l'intercepteur sonar MG-53 Avtograf 30. Feu de navigation 31. Caisson étanche des missiles anti-aériens Strela-3 32 Intercepteur GE MRP-25 33. Cadre du radiogoniomètre Ramka 34. Antenne du radar MRK-50 Kaskad 35. Sas d'accès à la baignoire 36. Schnorchel 37. Antenne HF 38. Périscope de veille PZNG-8M 39. Périscope d'attaque PK-8,5 40. Base émettrice du sonar MGK-400 41. Axe de commande de déploiement des barres de plongée avant 42. Barre de plongée avant (montrée ici repliée) 43. Torpilles de réserve 44. Sas avant 45. Guindeau de l'ancre et son moteur 46. Tubes lance-torpilles 47. Sas d'accès à la capsule du sonar 48. Senseur de l'intercepteur sonar MG-53 49. Base du téléphone sous-marin 50. Base du sonar anti-mines MG-519 Arfa Ne sont pas repérés, car non trouvés: le système de surveillance TV MT-553 et le cavitomètre MG-512 Vint |
