Classe 671 Yorsh Schémas

Dernière mise à jour:

14 août 2018

Schémas détaillés

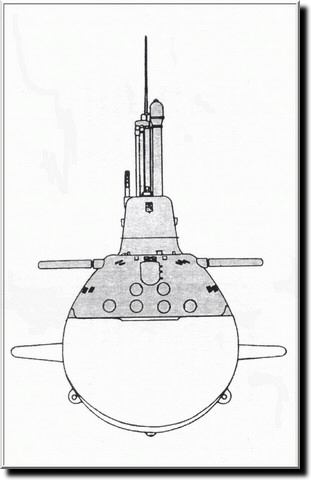

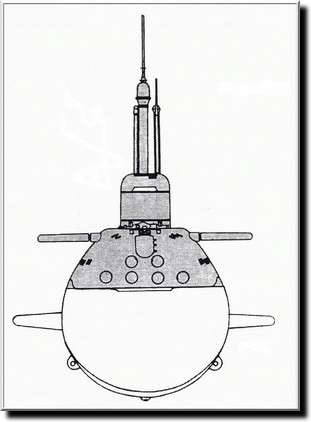

Organisation générale

Cliquez sur le schéma pour l'agrandir

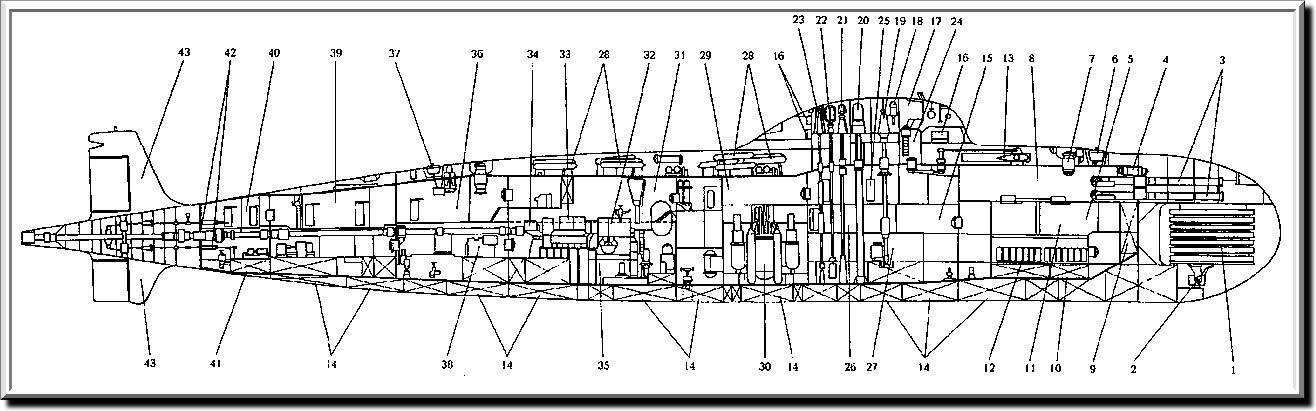

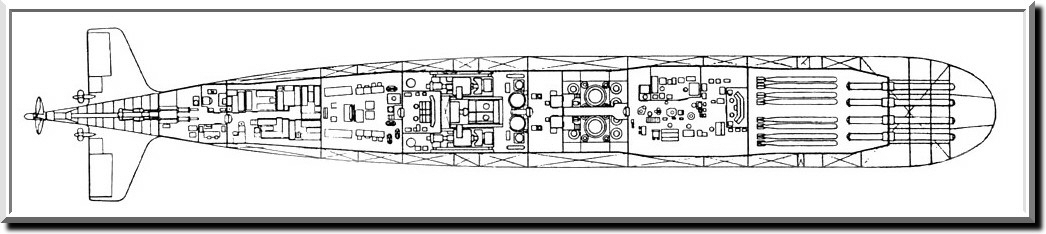

Éclaté latéral

1- Base du sonar MGK-300 RUBIN. 2- Base du sonar anti-mines ? 3- Tubes lance-torpilles de 533 mm. 4- Panneau de chargement des torpilles.

5- Tranche avant (torpilles). 6- Bouée de secours avant. 7- Panneau avant. 8- Torpilles de réserve et appareil de rechargement rapide.

9- Caisse du système anti-bulles des tubes lance-torpilles. 10- Caisse d'assiette avant.

11- Meubles de la Direction de lancement de torpilles BREST-671 et du sonar MGK-300 RUBIN.

12- Batterie d'accumulateurs. 13- Barres de plongée avant avec leurs presses. 14- Ballast principal. 15- Deuxième tranche (central).

16- Base de l'intercepteur sonar? 17- Baignoire. 18- Répétiteur du gyrocompas. 19- Périscope PZNS-10 ORION.

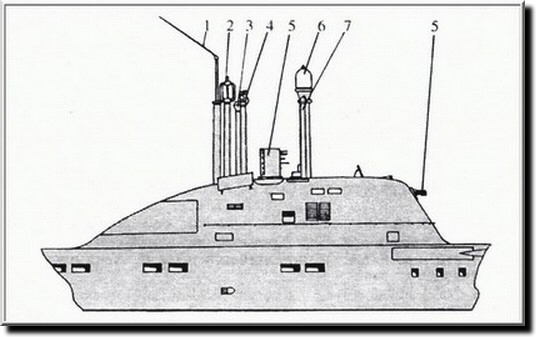

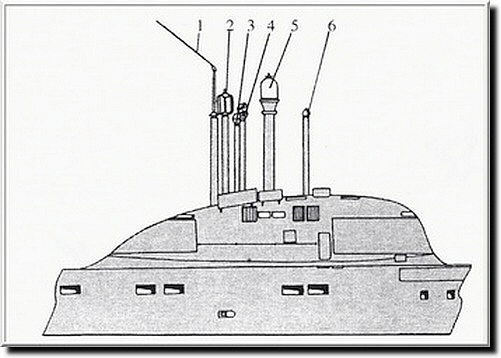

20- Mât d'antenne du système ESM / ECM MRP-21A ZALIV-P. 21- Mât d'antenne du radar MRK-50 KASKAD. 22- Mât d'antenne du radio-goniomètre ZAVESA

23- Antenne IVA-MV [système de transmissions par satellite MOLNYA]. 24- Timonerie. 25- Central. 26- Local des appareils radio-électroniques et acoustiques.

27- Local des auxiliaires. 28- Bouteilles d'air HP. 29- Troisième tranche (réacteurs).

30- Réacteur avec générateur de vapeur, pompe de circulation et protection radiologique. 31- Quatrième tranche (turbine). 32- Turbine à vapeur.

33- Réducteur planétaire. 34- Butée principale. 35- Condenseur. 36- Cinquième tranche (auxiliaires). 37- Bouée de secours arrière. 38- Compresseurs d'air HP.

39- Sixième tranche (locaux vie). 40- Septième tranche (Moteurs électriques et presses des gouvernail). 41- Caisse d'assiette arrière.

42- Presses des barres de plongée arrière. 43- Empennage arrière.
