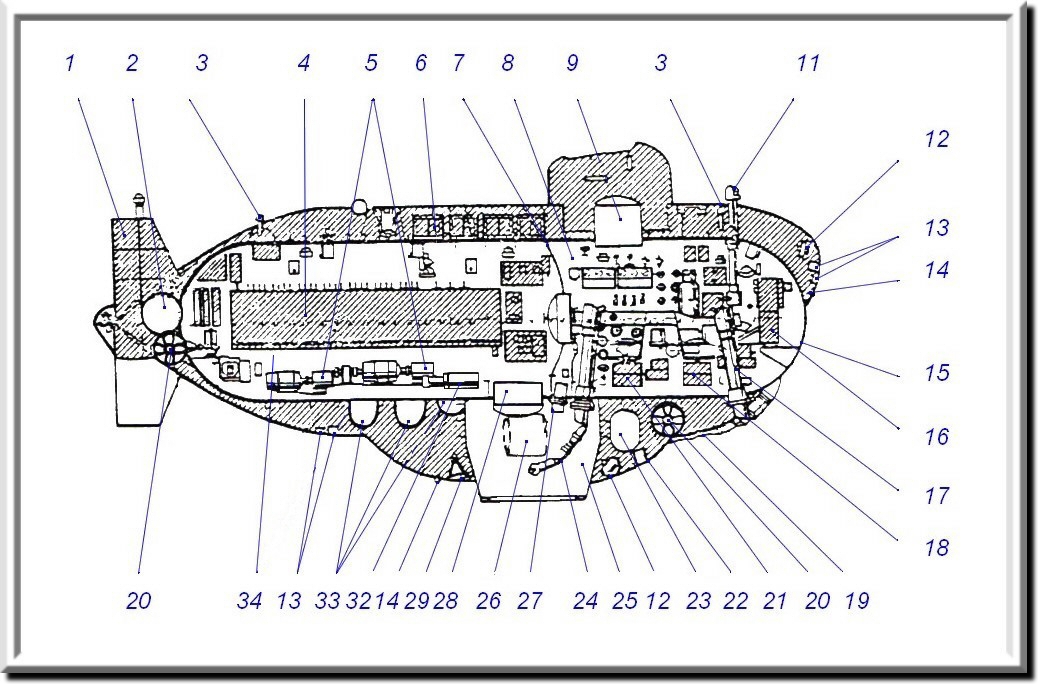

Vue latérale
Ce schéma n'est pas d'excellente qualité, mais c'est le seul que je connaisse
Les légendes ont été totalement refaites et corrigées
|
1.- Stabilisateur vertical 2-. Bouée de détresse 3-. Feux de navigation 4.- Accumulateurs 5-. Génératrices 6-. Bouteilles d'air HP 7-. Cloison étanche 8-. Poste de commande 9-. Panneau supérieur 10-. Caisses de réglage 11-. Périscope supérieur Zenit 12-. Projecteurs 13 et 14-. Enregistreurs? (plus probablement des antennes de balise acoustique) 15-. Coque épaisse(résistante) 16-. Pupitre de commande 17-. Périscope inférieur Nadir 18-. Fauteuil du commandant 19-. Bras manipulateur externe (ici, replié) 20-. Moteur de déplacement latéral (avant) 21-. Fauteuil du mécanicien 22-. Phare orientable 23-. Réservoir 24-. Bras manipulateur intérieur (à la jupe) 25-.Cloche de transfert 26-. Caisse d'outillage 27-. Éclairage 28-. Panneau inférieur 29-. Phare arrière 30-. Moteurs verticaux 31-. Défenses latérales 32-. Moteur 33-. Caisses de ballast 34-. Emplacement des personnels évacués 35-. Pompes hydrauliques 36-. Hélices de propulsion carénées 37-. Zone humide |

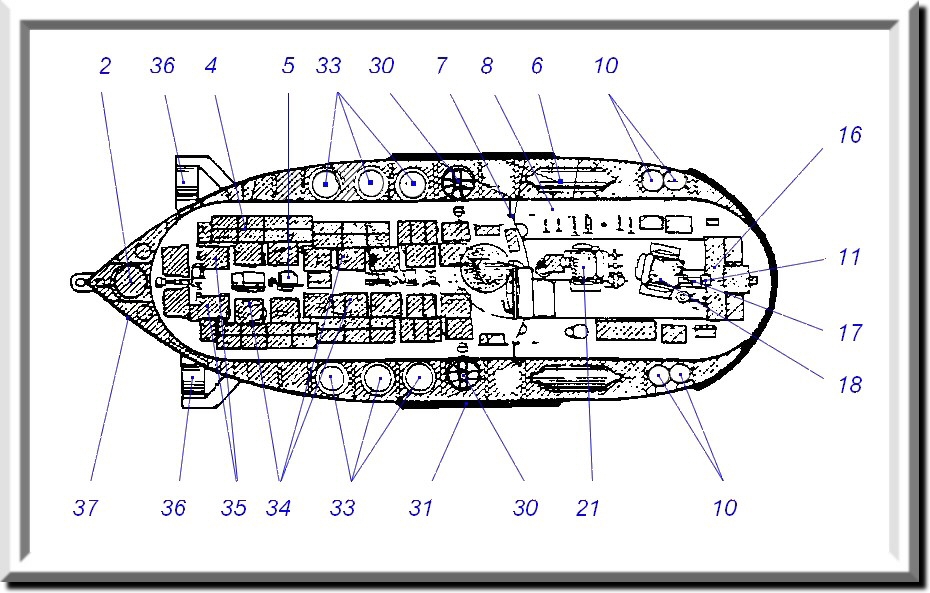

Vue de dessus
