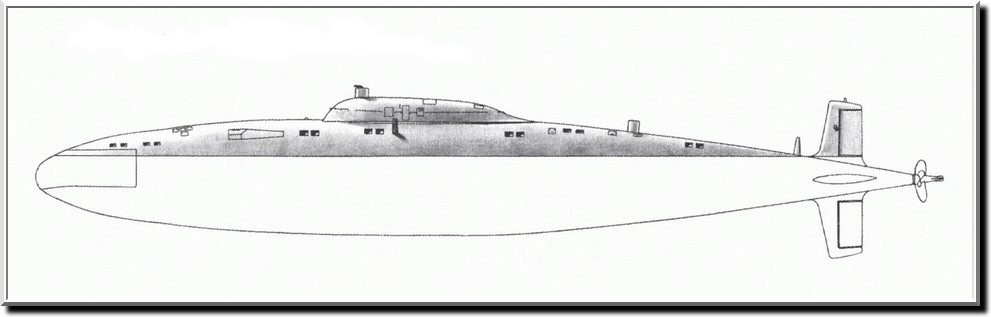

Vue latérale bâbord

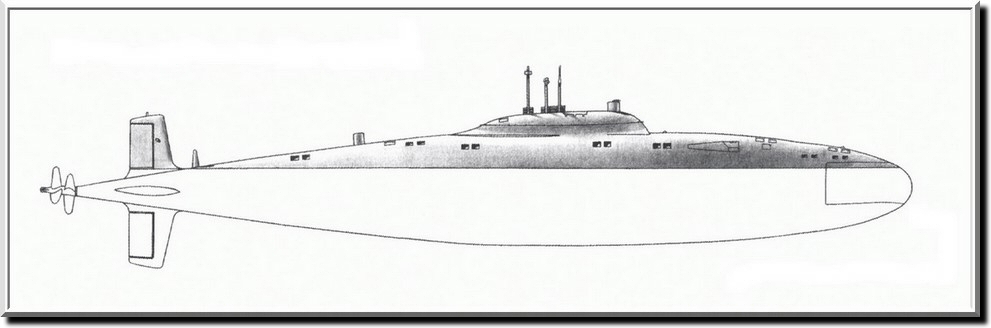

Vue latérale tribord, qui met bien en évidence les hélices en tandem
Copyright inconnu
|

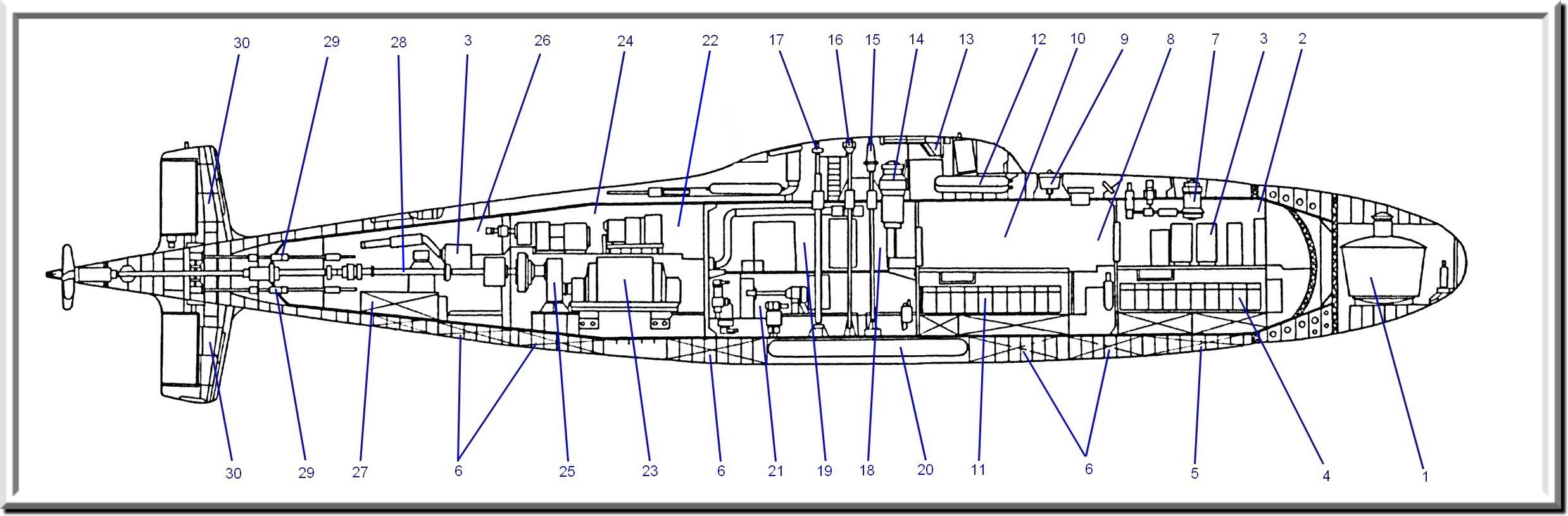

1.- Base du sonar Rubikon-M 2.- Tranche avant 3.- Matériels d'expérimentation 4.- Batterie avant 5.- Caisse d'assiette avant 6.- Caisses du ballast principal 7.- Panneau avant 8.- Deuxième tranche (tranche vie) 9.- Bouée de détresse 10.- Locaux vie 11.- Batterie arrière 12.- Bouteilles d'air HP 13.- Baignoire 14.- Sas et panneau central 15.- Périscope PZNA-8 16.- Mât du radar Kaskad 17.- Mât radio 18.- Troisième tranche 19.- Central et équipements d'expérimentation 20.- Réservoir de polymères 21.- Équipements auxiliaires et système de diffusion de polymères 22.- Quatrième tranche 23.- Moteur électrique principal 24.- Compartiment des auxiliaires 25.- Réducteur 26.- Cinquième tranche 27.- Caisse d'assiette arrière 28.- Ligne d'arbre 29.- Presses du safran et des barres de plongée 30.- Empennage |
On trouvera ici des schémas donnant plus de détails sur l'emplacement des capteurs
