Code OTAN: SS-N-5 Serb Mod 1
Missile R-21 [ракет Р-21]
Code URAV: 4K55

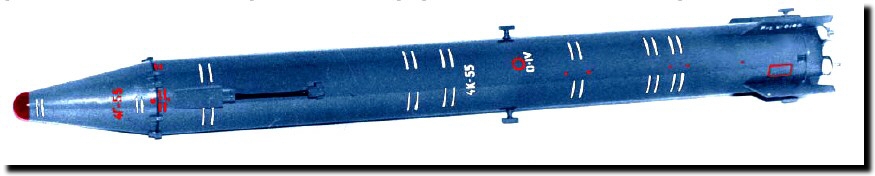

Missile R-21
Si l'URSS a été la première à lancer un missile balistique depuis un sous-marin, il était clair que le lancement en surface d'un tel engin représentait un très gros désavantage. Le lanceur était en effet obligé de se démasquer pendant toute la phase de tir, que ce soit avec une plate-forme escamotable ou directement depuis le tube. Il convenait donc de rechercher une solution de lancement en plongée.
Des essais préliminaires sur la faisabilité d'un tel lancement sont effectués avec une version modifiée du missile R-11FM. Dénommée S4.1, la maquette est lancée le 23 décembre 1956 en mer Noire depuis une plate-forme immergée spécialement construite, la PSD-4.

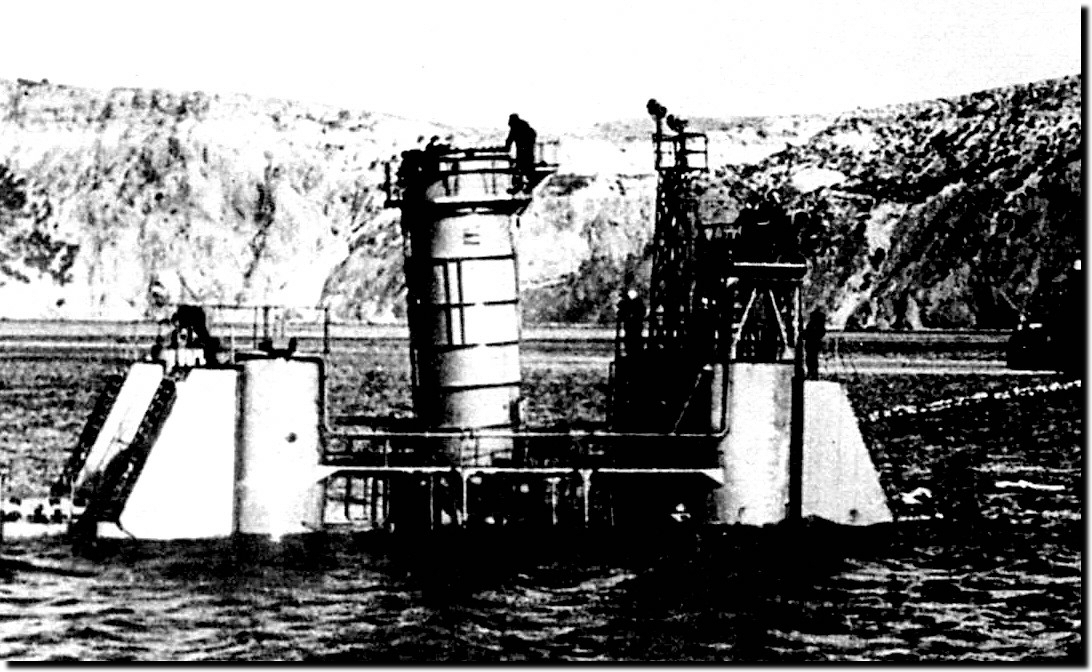

Plateforme PSD-4 ici en semi-immersion
Une nouvelle maquette dénommée S-4.5 est tirée de la même plateforme. Puis, trois essais de lancement avec un premier étage actif ont lieu jusque fin mars début avril 1958 à partir du sous-marin S-229 spécialement modifié en classe V613. Le porteur évolue à environ 20 m de profondeur, à la vitesse de 3 à 4 nds. Une autre maquette dénommée S-4.7 lui succède pour des essais en conditions réelles en mer Blanche à partir du sous-marin B-67 cette fois-ci modifié en classe PV611. Une tentative effectuée en août 1959 se solde par un échec, le missile ne partant qu'au retour en surface. Deux autres tirs sont effectués le 14 août 1960, mais le missile dévie de sa trajectoire. Il faut attendre le 10 septembre 1960 et le 3ème essai pour que le premier lancement en plongée en URSS soit un succès. Le missile parcourt 125 km, après avoir été tiré depuis la profondeur de 30 m, le porteur évoluant à 3,2 nds. Sur 77 essais, 18 sont des échecs.
En parallèle, le développement du missile R-21 est lancé dès le 20 mars 1958, le projet étant transféré au SKB-385 de Makeyev le 17 mars 1959. Une version bridée de l'engin, le K1.1 sert aux expérimentations en mer Noire à partir de la plateforme PSD-4 puis du sous-marin S-229 (classe 613D4) à une profondeur de 40 à 50 m. De mai 1960 à octobre 1961 6 tirs depuis la plate-forme et 3 depuis le sous-marin. Pour ce dernier la vitesse de lancement a été de 2,6 à 3,5 noeuds. C'est cette version qui est présentée en public lors de la parade d'octobre 1961 sur la place Rouge.
Un sous-marin, le K-142, est directement construit en classe 629B avec deux tubes SM-87-1 en lieu et place des SM-60 de la classe 629 original. Il va servir aux essais du missile R-21 en conditions réelles. Le premier tir d'essai a lieu le 24 février 1962 en mer Blanche. Il va être suivi de 26 autres.
Le système d'armes est adopté le 15 mai 1963 pour une modification de sous-marins existants des classes 629 Golf I et 658 Hotel I respectivement en classe 629A Golf II et 658M Hotel II avec trois tubes lance missiles SM-87 placés dans le massif. Le K-142 est lui aussi modifié en classe 629A Golf II par la suite. Il fut un temps prévu d'en équiper des variantes de ce qui va devenir la classe 667A Navaga Yankee avec soit huit missiles dans le massif ou encore avec des tubes latéraux basculant de l'horizontale à la verticale !
La portée maximale du missile est de 1420 km. A ergols liquides, il peut emporter une tête thermonucléaire de 1 Mt d'une masse de 1,2 t avec un écart circulaire probable de 3000 m. D'une masse au lancement de 16,6 t, il est mono-étage. Il fait 12,9 m de long pour un diamètre de 1,4 m. Le propulseur fonctionne pendant 93 s, l'emporte à l'altitude maximale de 69 km à la vitesse de 3439 m/s. La durée totale de vol est de 348,6 s et la vitesse de frappe de la cible de 342 m/s. Le guidage est totalement inertiel, les corrections étant le fait de moteurs verniers. La direction de tir Izumrud-1 fait appel à un calculateur analogique dénommé Stavropol-1. Au moment du lancement "humide", la pression dans le tube peut atteindre 9 bar et l'accélération 3,7 g. Le missile va quitter le tube au bout de 1,37 s à la vitesse de 16 m/s. Il va sortir de l'eau au bout de 3 s à la vitesse de 30 m/s. Le bâtiment lanceur évolue à une profondeur de 40 à 50 m à la vitesse de 4 nds. Le lancement est possible jusque mer 5.
La durée du stockage à bord est passé de 6 mois à deux ans au cours de la durée de vie opérationnelle.
Les classes 629A sont retirés du service actif en 1990, les classes 658M en 1991.
Tout un environnement de transport et de manutention a été mis en place: des wagons de transport spécialisés 8T46, des conteneurs de stockage KP-12, des chariots de manutention PR-34, des remorques de transport PR-42 et 43, un système de manutention TR-40E, des citernes de ravitaillement ZAK-32A et ZAK-31TS. Pour l'embarquement / débarquement du missile (passage de la verticale à l'horizontale et inversement) l'engin PS-31P.
Au cours de la vie opérationnelle du système, 228 lancements ont eu lieu, dont 193 réussis. 19 échecs ont été attribués aux systèmes embarqués à bord des missiles et 11 au système de direction de tir (erreurs humaines?).
Caractéristiques
|
Code URAV |
4K55 |
|
|
Code OTAN |
SS-N-5 Serb Mod 1 |
|
|
Code RSM |
Aucun |
|
|
Diamètre (m) |
1,4 |
|
|
Longueur (m) |
14,21 |
|
|
Masse au lancement (t) |
19,65 |
|
|
Charge militaire |
1 X thermonucléaire de 1 Mt (masse 1,2 t) Code URAV 4G55 |
|
|
Portée (km) |
1420 |
|
|
Écart Circulaire Probable |
Environ 3000 |
|
|
Guidage |
Inertiel (plate-forme Izumrud) |
|
|
Type de lancement |
Plongée |
|
|
Étages |
1 seul code URAV 4D55 |
|
|
Ergols |
Liquides |
|
|
|
Carburant |
? |
|
Comburant |
? |
|
|
Tubes de stockage / lancement |
SM-87 et SM-87-1 |
|
|
Lancement |
Humide |
|
|
Conduite de tir |
Izumrud-1 |
|
|
Calculateur analogique |
Stavropol ou Stavropol-1 |
|
|
Concepteur |
SKB-385 |
|
|
Constructeur |
Usine 385 |
|
|
Porteurs |
629A (3) 629B (2) 658M (3) |
|
|
Date de mise en service |
15 mai 1963 |
|
|
Date de retrait |
1990 avec les classes 629A, 1991 avec les classes 658M (plus douteux) |
|
Bibliographie
Les missiles balistiques de la flotte nationale de Yu.L. Korshunov et E.M. Kutovoy, Gangut, Sankt Petersburg, 2002
Les systèmes navals avec missiles balistiques de A.V. Karpenko et N.I. Shumkov, Moscou, 2009
Les missiles soviétiques et russes 1946 - 2000 de Mikhaïl Pervov, Moscou 1999
