Dernière mise à jour 20 novembre 2013

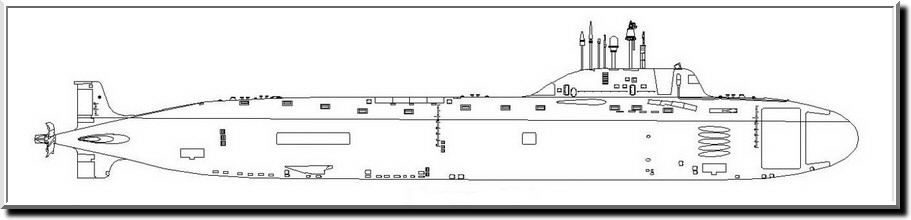

On dispose à l'heure actuelle de schémas plus détaillés. Le premier schéma que j'ai retenu est le suivant:

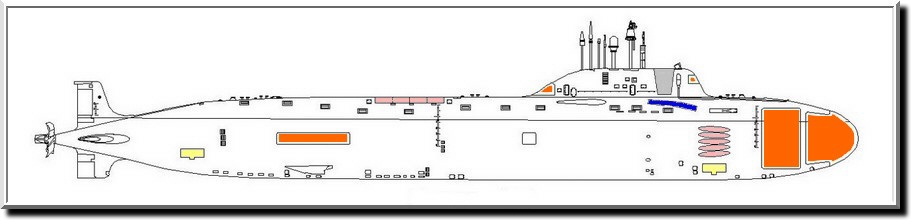

Orange: suite acoustique
Bleu foncé: lance-leurres
Rose: lancement d'armes
Jaune: propulsion silencieuse
Gris: capsule de sauvetage
On peut noter que l'hélice, bien que bâchée sur les photos, n'est pas une hélice pompe, mais plutôt du type serpe avec 7 pales. L'écope de refroidissement ressemble tout à fait au type Plavnik des classe 971 des dernières générations, tout comme le carénage de la flûte ASM remorquée est identique à celui du K-335 Gepard.

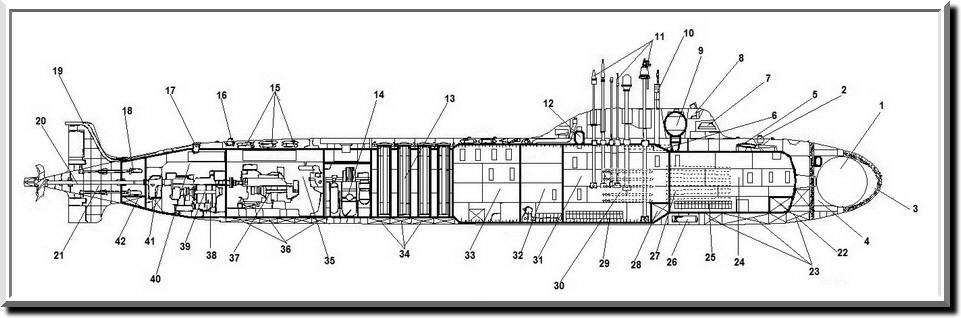

Le second schéma est un éclaté
|
1- Antenne sphérique du sonar. 2- Bouée de détresse avant 3- Carénage avant 4- Logement de l'antenne sonar 5- Barres de plongée avant 6- Panneau de chargement des torpilles 7- Base de l'intercepteur de signaux sonar 8- Baignoire 9- Capsule de sauvetage 10- Périscope à mât non traversant 11- Mâts hydrauliques 12- Panneau d'accès 13- Cinquième tranche avec les silos missiles 14- Sixième tranche (réacteur avec les dispositifs de protection et les pompes) 15- Bouteilles d'air HP 16- Bouée de détresse arrière 17- Panneau arrière 18- Presse des gouvernails et des barres de plongée arrières 19- Carénage de la flûte ASM remorquée 20- Arbre d'hélice 21- Partie noyable ? 22- Caisse d'assiette avant 23- Caisses avant des ballasts 24- Première tranche Central et appareillages sonar 25- Batterie avant 26- Ensemble des moteurs électriques de secours 27- Tubes lance-torpilles 28- Caisse de compensation torpilles 29- Batterie centrale 30- Armes de réserve (torpilles, missiles ASM ...) sur leurs berceaux 31- Deuxième tranche (torpilles) 32- Troisième tranche (auxiliaires) 33- Quatrième tranche (vie) 34- Ballast central, caisse d'immersion rapide et caisse de compensation missile (non représentée) 35- Septième tranche (turbine et turbo-générateur (s?)) 36- Ballast arrière 37- Bloc turbine -réducteur 38- Condenseur 39- Moteur électrique de propulsion 40- Huitième tranche (auxiliaires mécaniques) 41- Butée principale 42- Caisse du ballast arrière |
