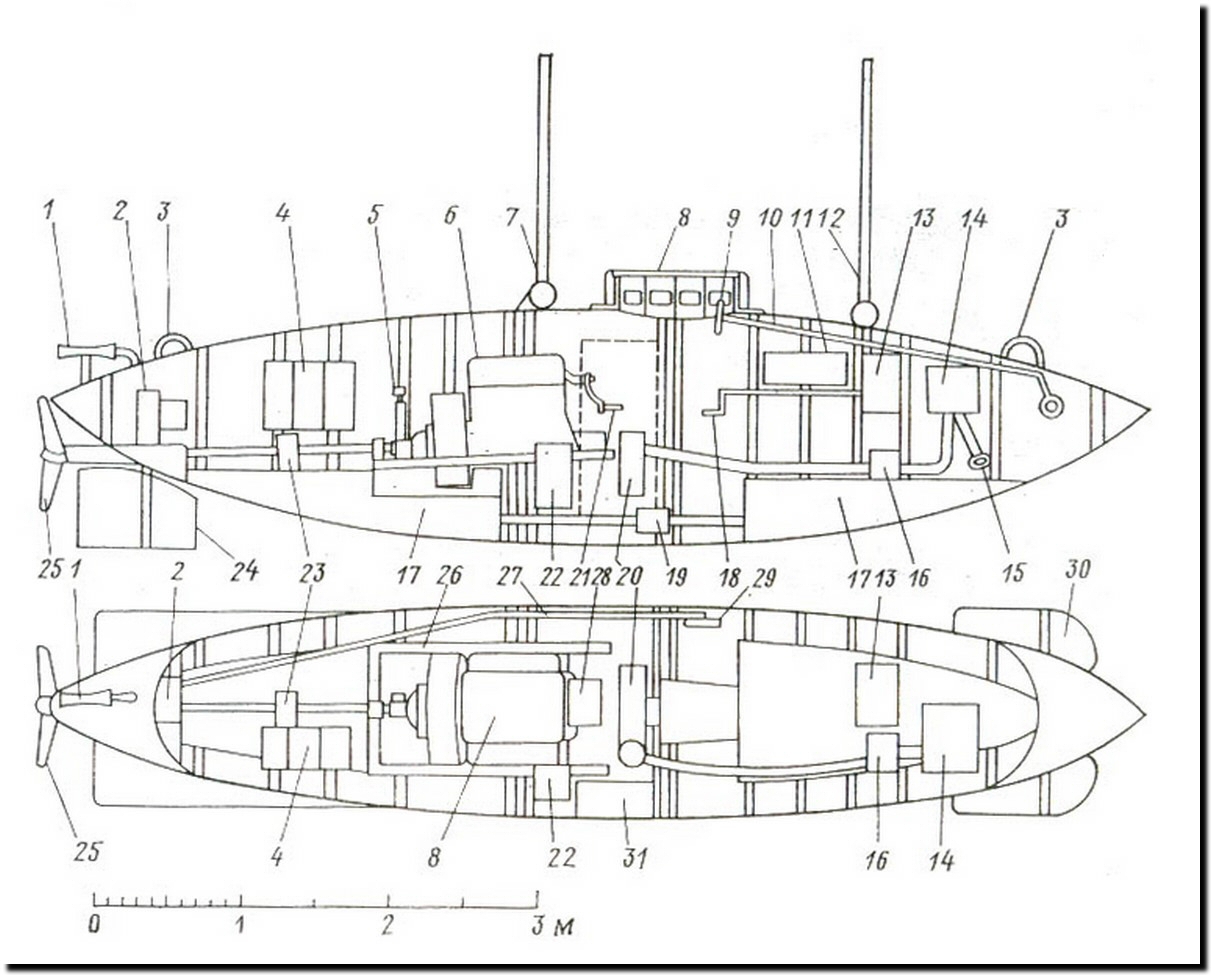

Schéma tiré des ouvrages cités en bibliographie
|
1.- tubulure de vidange des ballasts 2. réducteur du gouvernail 3.- anneau de manutention 4.- accumulateur 5.- levier d'inversion de marche 6.- moteur 7.-tuyau d'échappement 8.- panneau d'accès 9.- commande barre plongée 10.- tringlerie des barres de plongée 11. air de réserve 12.- tube d'air 13.- ventilateur 14 et 15.- pompe et collecteur de remplissage du ballast 16 et 17.- vanne et caisse du ballast 18.- commande de la vanne d'air 19.- vanne d'assiette 20.- pompe de vidange des ballasts 21.- manivelle de lancement du moteur 22.- pompe d'évacuation des gaz 23.- support intermédiaire de la ligne d'arbre 24.- safran de gouvernail 25.- hélice 26.- bâti moteur 27.- tringlerie de gouvernail 28- génératrice 29.- levier de commande du gouvernail 30.- barres de plongée 31.- caisse à carburant |
