Classe 667BDR Kalmar Schémas

Dernière mise à jour:

29 novembre 2020

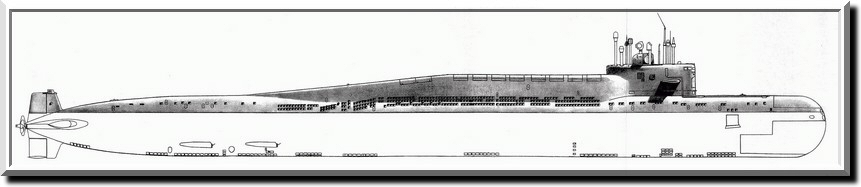

Croquis latéral

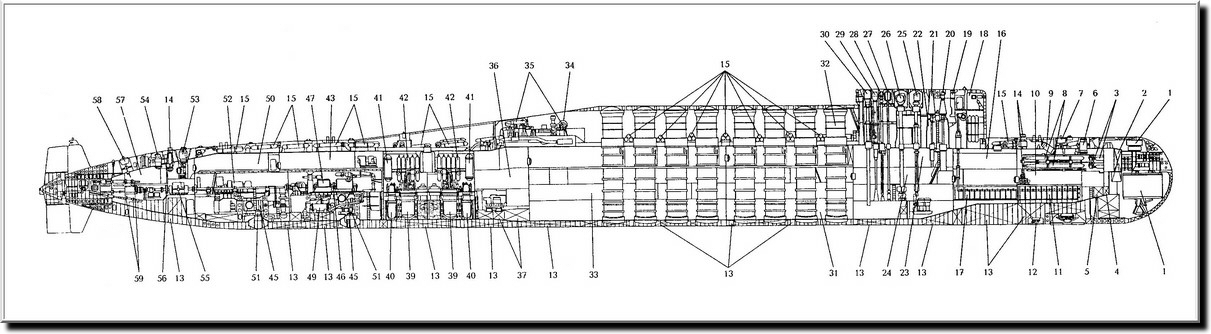

Schéma détaillé

1- Base du sonar MGK-400 RUBIKON. 2- Caisse anti-bulles des tubes lance-torpilles. 3- Tubes lance-torpilles de 533 mm. 4- Caisse de compensation missile. 5- Caisse de compensation torpilles. 6-Panneau avant.

7- Bouée de détresse avant. 8- Torpilles de 533 mm de réserve. 9-Panneau de chargement des torpilles. 10- Tranche avant (torpilles). 11- Batterie avant. 12-Loch hydrodynamique. 13-Ballast principal.

14- Cabestan et son moteur. 15- Bouteilles d'air HP. 16- Deuxième tranche (locaux-vie). 17- Batterie arrière. 18- Baignoire protégée. 19- Répétiteur du gyrocompas. 20-Périscope TV MT-70-8.

22- Poste de commandement (kiosque). 23- Troisième tranche (Central). 24- Central. 25- Périscope de visée astrale VOLNA 26- Sextant radio-astronomique SAÏGA. 27-Cadre du radio-goniomètre ZAVESA.

28- Antenne du radar. 29- Schnorchel. 30- Antenne ESM/ECM ZALIV-P. 31- Quatrième tranche(missile avant). 32- Tubes missile. 33- Cinquième tranche (missile arrière). 34- Treuil del'antenne LASTOCHKA.

35- Antenne PARAVAN et son treuil. 36- Sixième tranche (Auxiliaires). 37-Soute à gazole. 38-Septième tranche (réacteurs). 39- Réacteur. 40- Générateurs de vapeur. 41- Échangeur. 42-Pressuriseur.

43- Huitième tranche (turbine avant). 44-Turbine à vapeur. 45- Condenseur. 46-Manchon élastique. 47- Réducteur planétaire. 48-Butée principale. 50- Neuvième tranche (turbine arrière).

51- Pompe du condenseur. 52- Turbo-alternateur. 53-Sas plongeur. 54- Panneau arrière. 55-Moteur électrique de secours. 56- Manchon élastique.57- Dixième tranche (Arrière).

58- Bouée de détresse arrière. 59- Presses du gouvernail et des barres de plongée arrières.

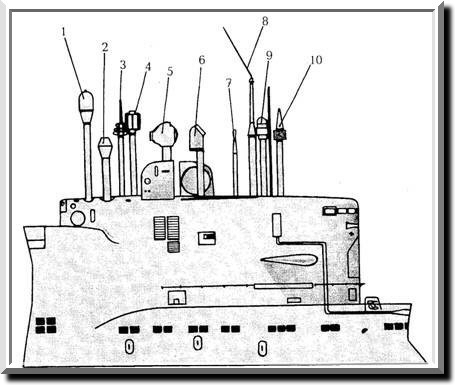

Massif

De l'arrière vers l'avant

1- Antenne ESM/ECM ZALIV-P

2- Mât du schnorchel.

3- Antenne ANIS (elle dissimule l'antenne du radar MRK-50 KASKAD).

4- Cadre du radio-goniomètre ZAVESA-P.

5- Mât du sextant radio-astronomique SNEGYR (SAÏGA?)

6- Périscope de visée astrale VOLNA.

7- Périscope PZNG-8M.

8- Antenne IVA-MV.

9- Système TV MT-70-8.

10- Antenne du système satellitaire SINTEZ.

NB: on trouve des variantes avec le périscope PZNG-8M tout à l'arrière du massif

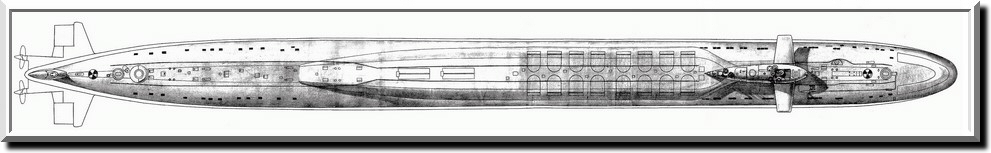

Vue de dessus

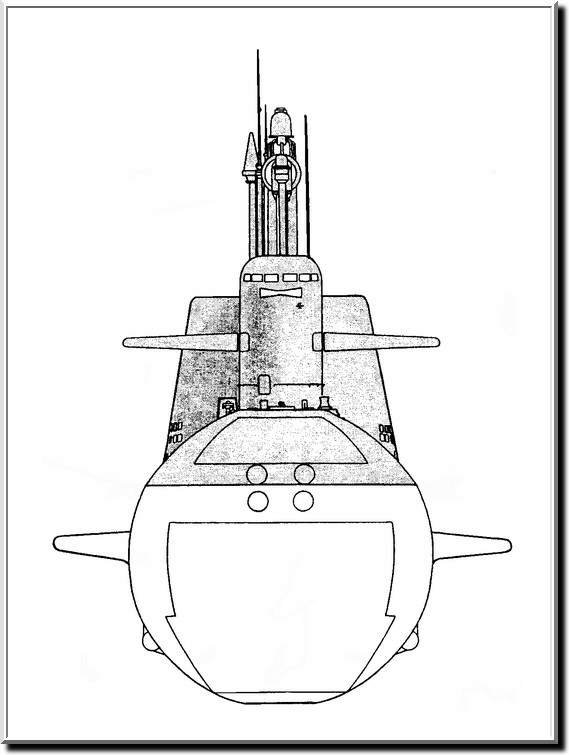

Vue de face

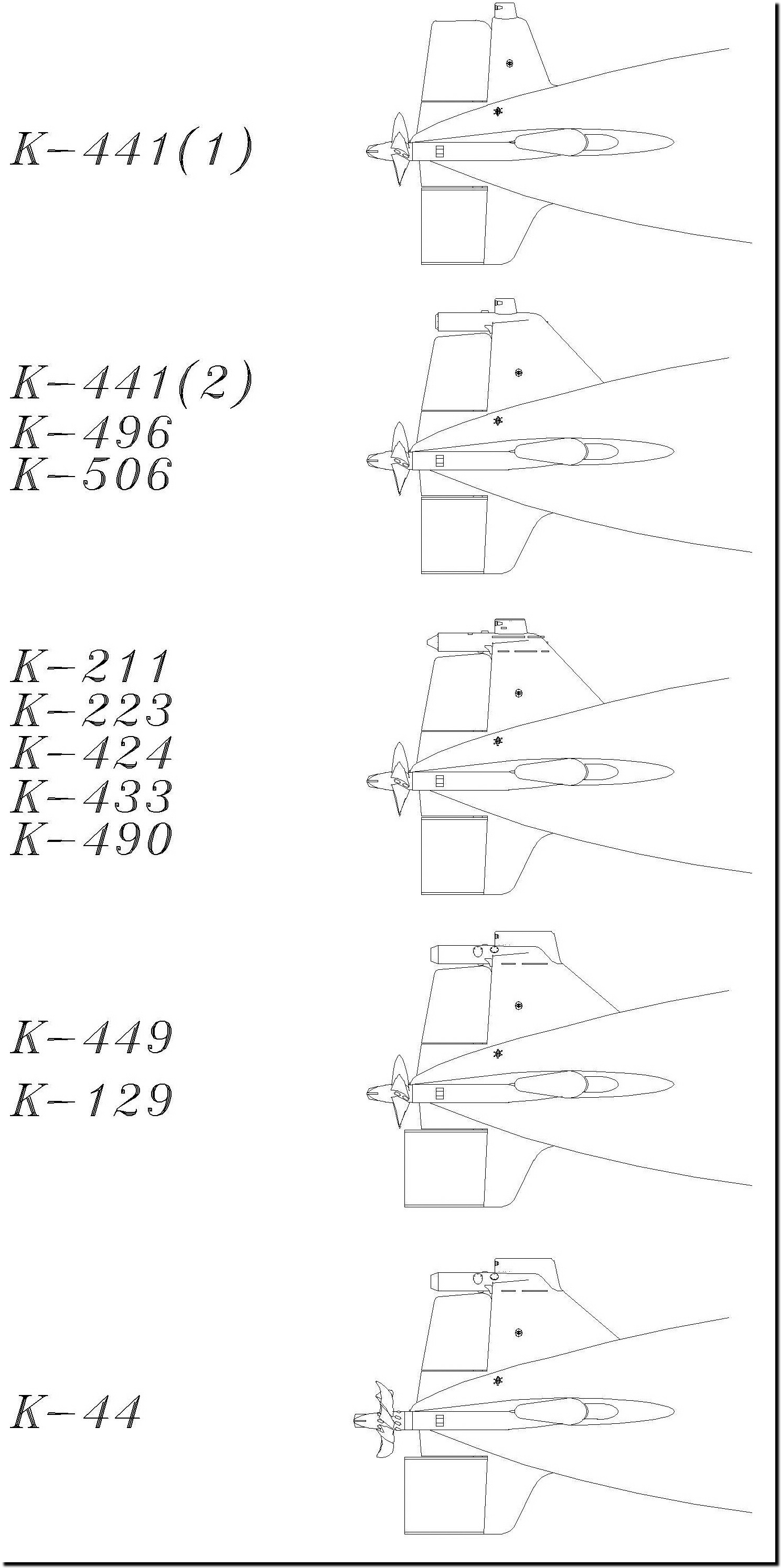

Arrière

Différentes combinaisons ayant existé, pour les hélices et l'orifice de l'antenne remorquée
