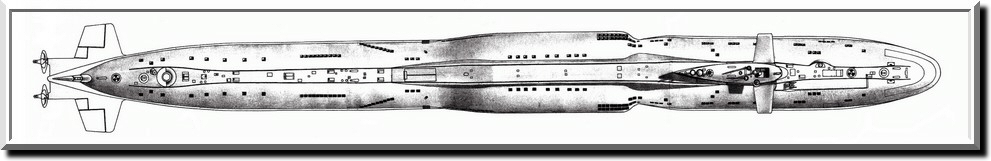

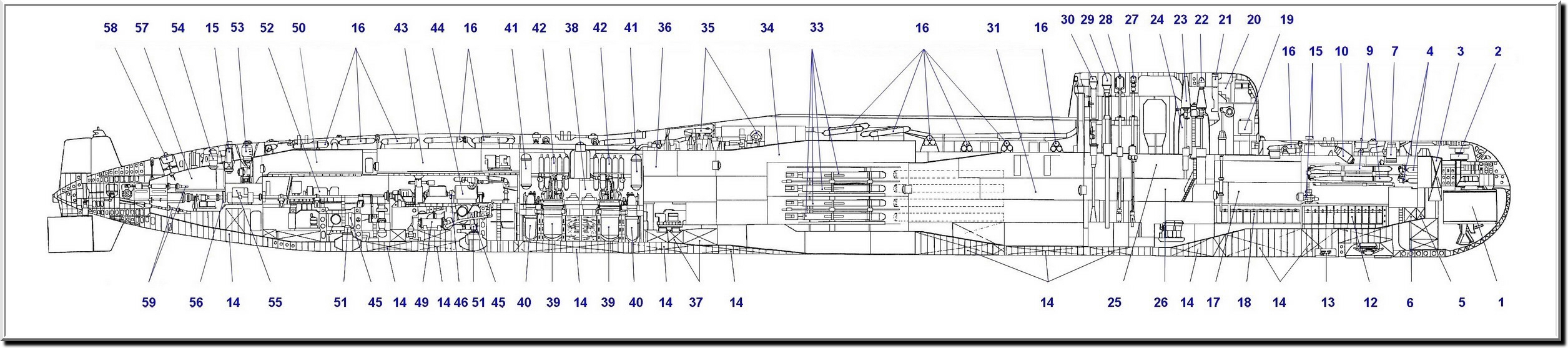

1- Base du sonar RUBIKON 2- Base du sondeur NOK 3- Caisse anti-bulles des tubes lance-torpilles 4- Tubes lance torpilles de 533 mm 5- Caisse du ballast de ceinture
6- Caisse de compensation torpilles 7- Panneau avant 8- Bouée de détresse avant 9- Torpilles de 533 mm de réserve 10- Panneau torpilles 11- Tranche avant (torpilles)
12- Batterie avant 13- Loch hydrodynamique 14- Citernes du ballast principal 15- Guindeau et son treuil 16- Bouteilles d'air HP 17- Tranche n° 2 (tranche vie) 18- Batterie arrière
19- Base du sonar NOR 20- Passerelle de navigation couverte 21- Répétiteur du gyrocompas 22- Périscope PZNG-8 23- Antenne SINTEZ 24- Poste de commandement
25- Troisième tranche (Central) 26- Central 27- Antenne du radar 28- Antenne cadre du radiogoniomètre ZAVESA 29- Antenne du système ESM ZALIV-P 30- Schnorchel
31- Quatrième tranche (locaux vie) 32- Tubes lance-torpilles de 533 mm pour les missiles Granat 33- Missiles Granat de réserve 34- Cinquième tranche (missiles)
35- Antenne VLF remorquée et son treuil 36- Sixième tranche (auxiliaires) 37- Caisse à gazole 38- Septième tranche (réacteurs) 39- Réacteur
40- Générateur de vapeur 41- Échangeur de chaleur 42- Bouteilles du surpresseur 43- Huitième tranche (turbine avant) 44- Turbine à vapeur 45- Condenseur
46- Accouplement élastique 47- Réducteur planétaire 48- Butée principale 49- Séparateur d'huile 50- Neuvième tranche (turbine arrière) 51- Pompe du condenseur
52- Turbo-générateur 53- Sas plongeur 54- Panneau arrière 55- Moteur électrique de propulsion 56- Accouplement élastique 57- Dixième tranche (arrière)
58- Bouée de détresse arrière 59- Presses du gouvernail et des barres de plongée arrières
|
|

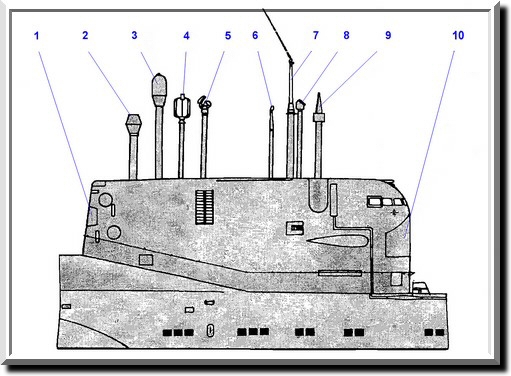

1 - Équipement acoustique inconnu (NOK ?) 2 - Schnorchel 3 - Antenne du système ESM ZALIV-P 4 - Antenne cadre du radio goniomètre ZAVESA 5 - Antenne du radar 6 - Périscope d'attaque PZNG-8M 7 - Antenne IVA-M 8 - Périscope de veille PZNS-8 9 - Antenne SINTEZ 10 - Base du sonar NOR |
