Toutes les images sont tirées des ouvrages et sites en Bibliographie

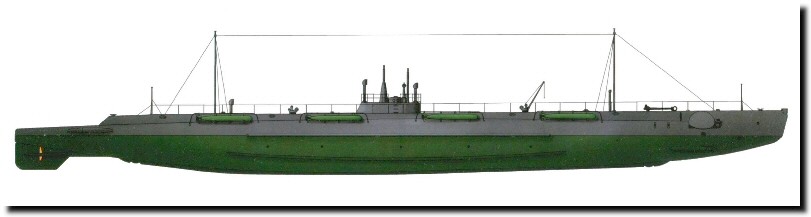

Narval, au lancement en 1915

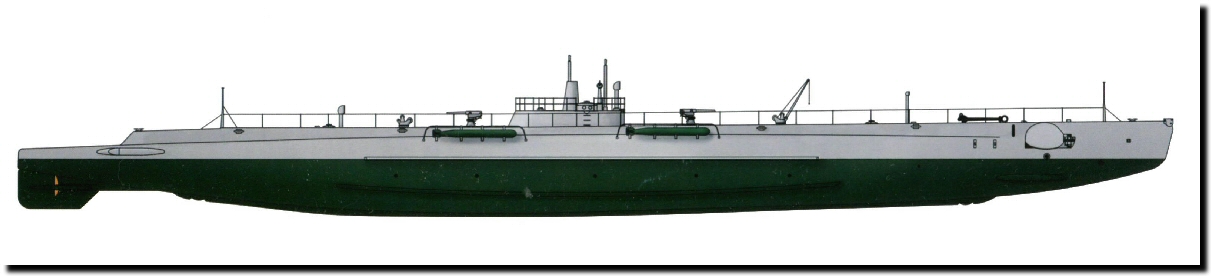

Kit en 1917, avec deux canons de 75 mm japonais et seulement deux appareils Dzerwiecki
|

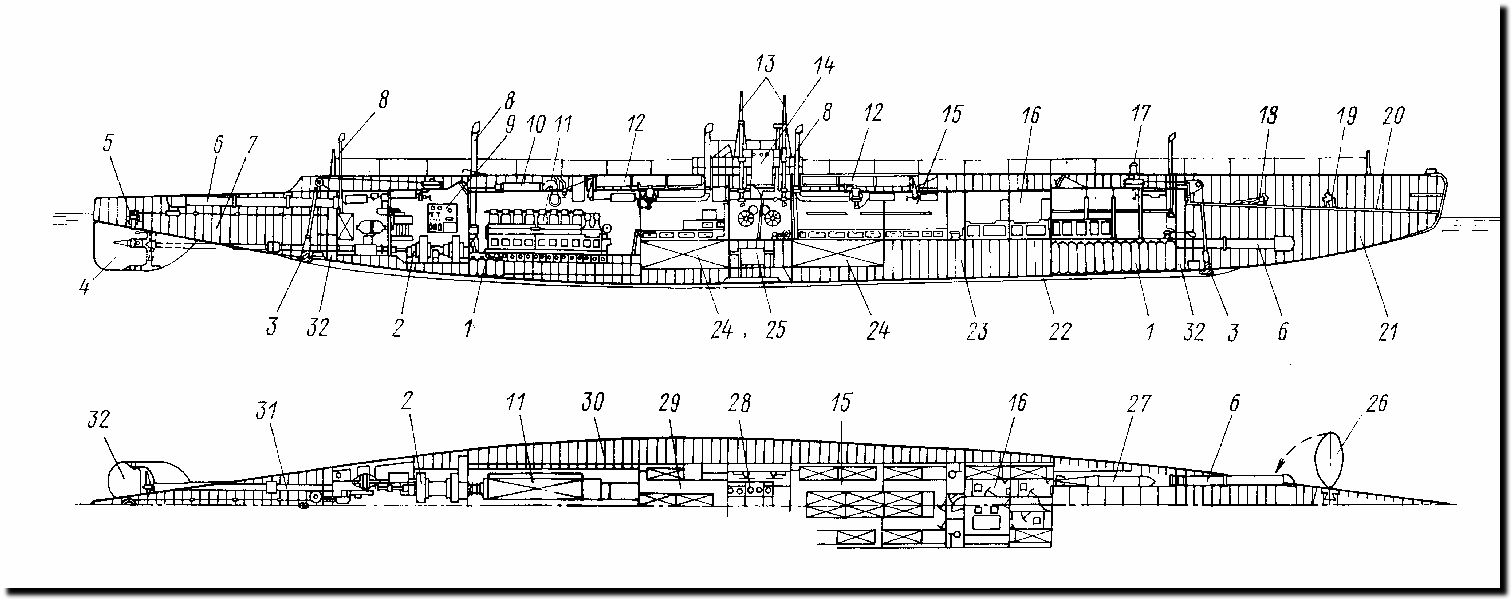

1.- bouteilles d'air comprimé 2.- moteur électrique de propulsion 3.- ancre sous-marine 4.- safran de gouvernail 5.- mécanisme du gouvernail 6.- tube lance-torpilles 7.-caisse de ballast arrière 8.- tube d'aération 9.- tableau électrique principal 10.- collecteur des gaz d'échappement 11.- moteur Diesel 12.- appareil lance-torpille de pont 13.- périscopes 14.- kiosque 15.- locaux officiers 16.- locaux équipage 17.- guindeau 18.- ancre Parker 19.- mécanisme de la barre de plongée 20.- pont non étanche 21.- caisse de ballast avant 22.- caisson de quille 23.- caisse à carburant 24.- batterie 25.- caisse de réglage 26.- barre de plongée avant 27.- torpille de réserve (sur le Kashalot seulement) 28.- central 29.- locaux des conducteurs (sic) 30.- caisses de ballast centrale 31.- ligne d'arbre 32.- barre de plongée arrière (en bas), caisse d'assiette arrière (en haut) |
