La collection la plus complète de photos de ce sous-marin se trouve ici http://www.navy.su/navysub1917/delfin/index-photo.htm
Elles montrent pour la plupart que contrairement aux schémas disponibles, les défenses de safrans de gouvernail et des barres de plongée n'ont jamais été démontées.
La présence d'une mitrailleuse et d'un deuxième périscope ne sont jamais visibles.

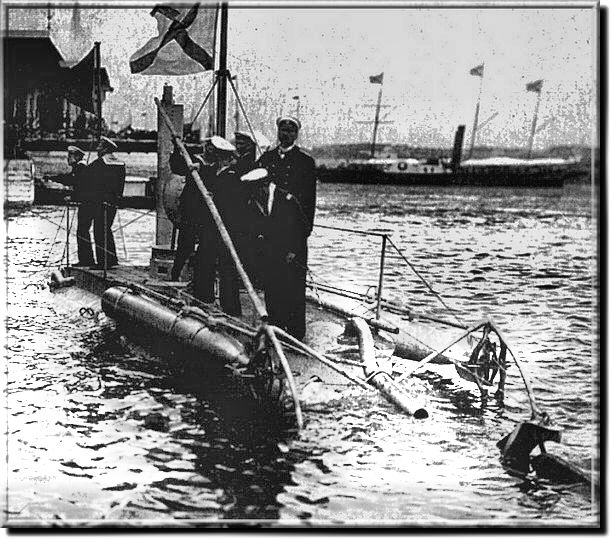

Photo prise le 16 mai 1903, lors de la présentation du sous-marin au Tsar Nicolas II
Elle est la seule que je connaisse montrant les torpilles à poste et l'échappement du moteur à essence.

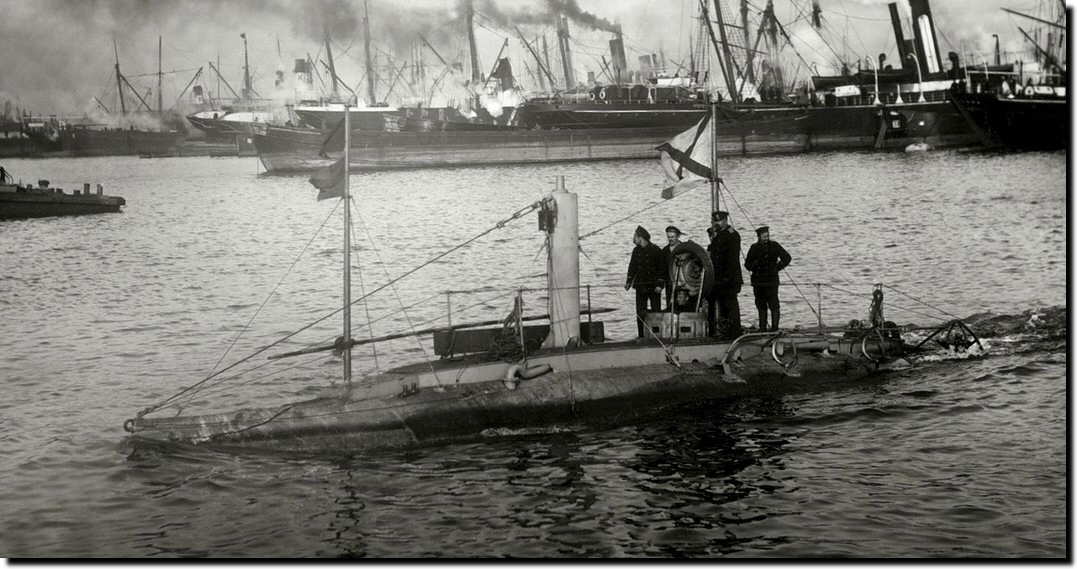

En surface, avec les deux berceaux du système Dzerwiecki sur l'arrière
Photo datant probablement de 1904, lors du transfert vers la flotte du Pacifique
Dans une forme de radoub à Vladivostok en 1912, à couple de l'Osetr
Tous les plans mobiles sont dotés de protection
