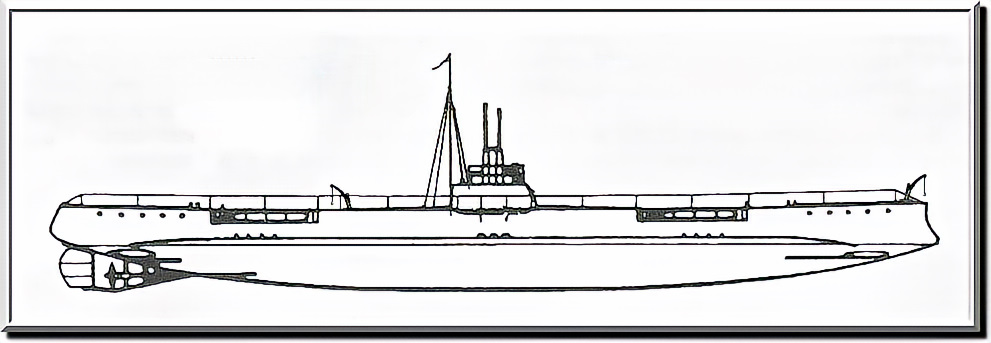

Vue générale (avant 1915)

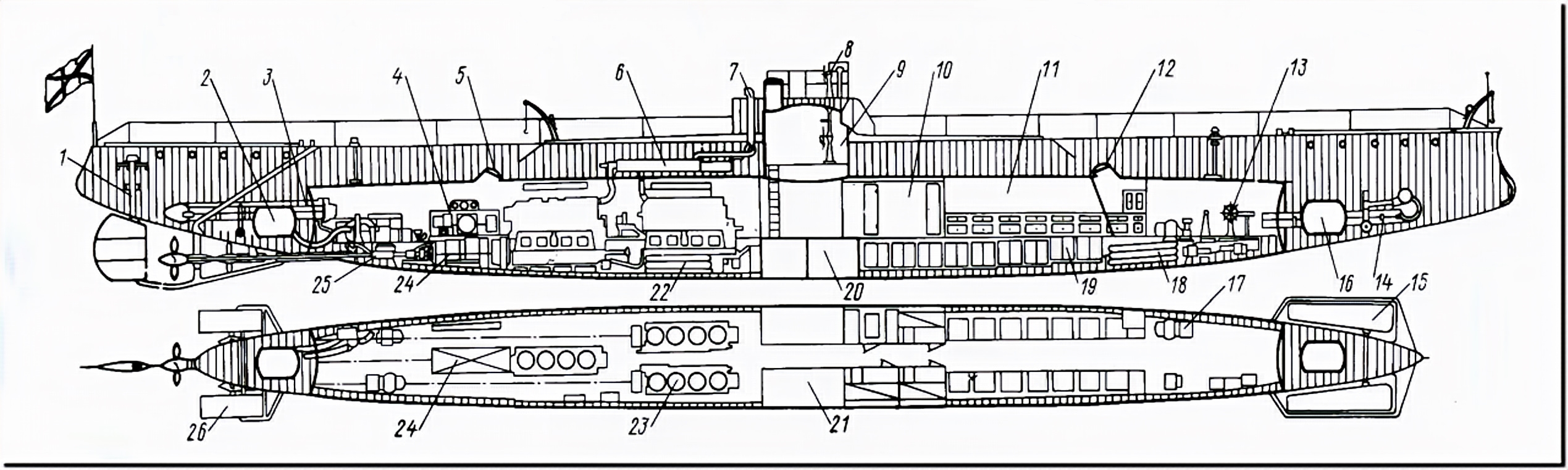

Cliquez sur le schéma pour l'agrandir
|
1- Axe du safran de gouvernail 2- Caisse d'assiette arrière 3- Tubes lance-torpilles arrière 4- Génératrice électrique principale 5- Panneau de chargement de torpilles arrière 6- Collecteur d'échappement 7- Tube d'échappement 8- Barre de gouvernail extérieure 9- Kiosque 10- Zone vie officiers 11- Aménagements avants 12- Panneau de chargement de torpilles avant 13- commande des barres de plongée avant 14- tubes lance-torpilles avant 15- Barres de plongée avant 16- Caisse d'assiette avant 17-Pompe d'assèchement 18- Bouteilles d'air pour la chasse aux ballasts 19- Batterie 20- Ballasts centraux 21- Caisses à carburant 22- Bouteilles d'air pour le lancement des Diesel et le lancement des torpilles 23- Moteurs Diesel 24- Moteur électrique de propulsion 25- Butée principale 26- Barres de plongée arrières |

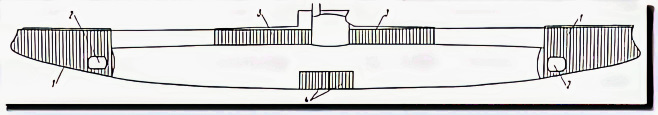

Schéma de répartition des caisses de ballast

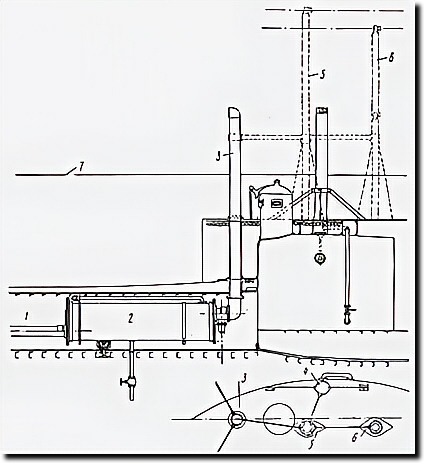

Schéma montrant les deux périscopes et le tube d'alimentation en air sur l'arrière du massif
